4.35 Funzioni G di controlli
precedenti
Le istruzioni descritte di seguito vengono supportate per consentire
l'acquisizione dei programmi NC dai controlli precedenti. HEIDENHAIN
raccomanda di non utilizzare più queste istruzioni nei nuovi programmi
NC.
Definizioni profili nella sezione MACHINING
Profilo scarico G25
L'istruzione G25 genera l'elemento geometrico Scarico (DIN 509 E,
DIN 509 F, DIN 76) da integrare nella descrizione del profilo di cicli di

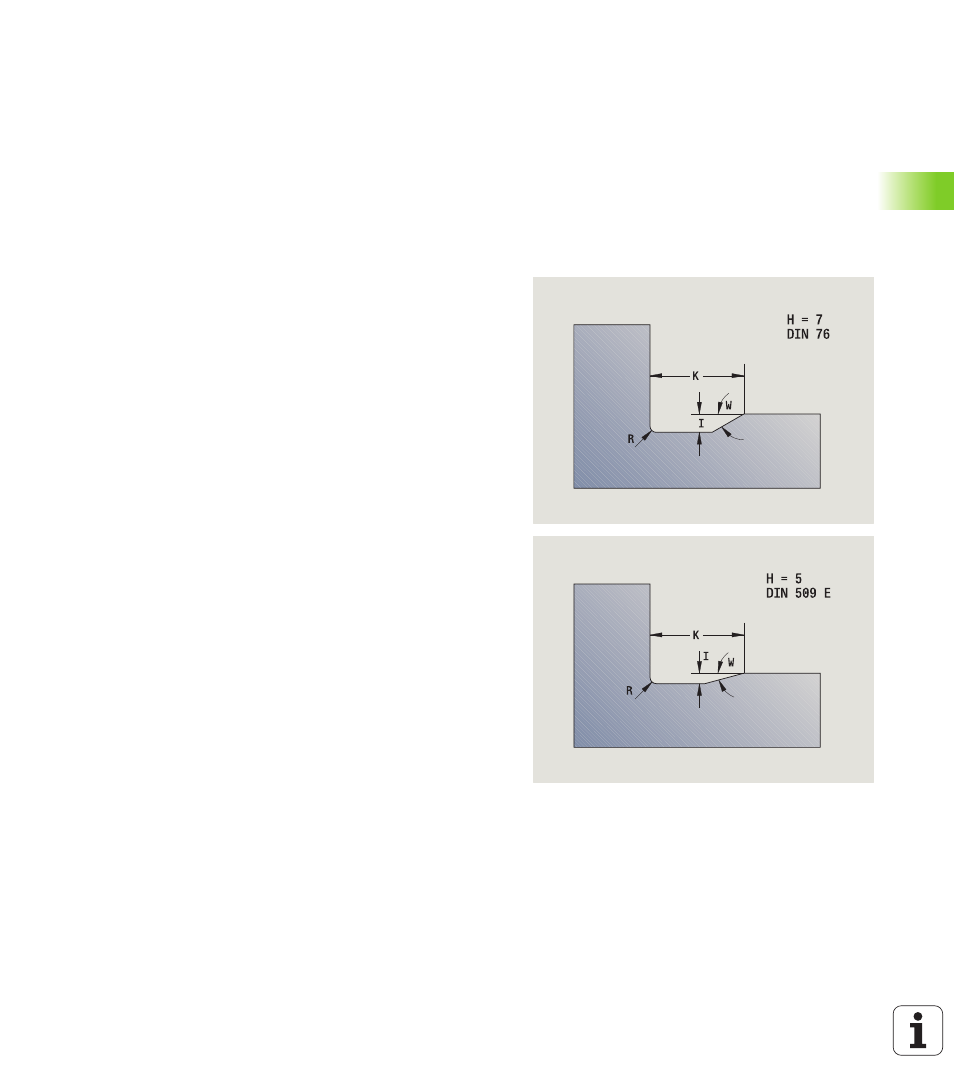

sgrossatura e finitura. La grafica di supporto illustra la
parametrizzazione degli scarichi.
Se i parametri non vengono indicati, il Controllo numerico determina i
seguenti valori sulla base del diametro o del passo della filettatura della
tabella standard:
 DIN 509 E: I, K, W, R
 DIN 509 F: I, K, W, R, P, A
 DIN 76: I, K, W, R (sulla base del passo filettatura)
Parametri
H
Tipo di scarico (default: 0)
 H=0, 5: DIN 509 E
 H=6: DIN 509 F
 H=7: DIN 76
I Profondità scarico (default: tabella standard)
K Larghezza scarico (default: tabella standard)
R Raggio scarico (default: tabella standard)
P Profondità trasversale (default: tabella standard)
W Angolo scarico (default: tabella standard)
A Angolo trasversale (default: tabella standard)
FP Passo filettatura - Nessun inserimento: viene determinato in
base al diametro del filetto
U Sovrametallo rettifica (default: 0)
E Avanzamento ridotto per esecuzione scarico (default:
avanzamento attivo)
