Foro superficie frontale/posteriore G300-Geo
L'istruzione G300 definisce un foro con svasatura e maschiatura in un
profilo frontale o posteriore.

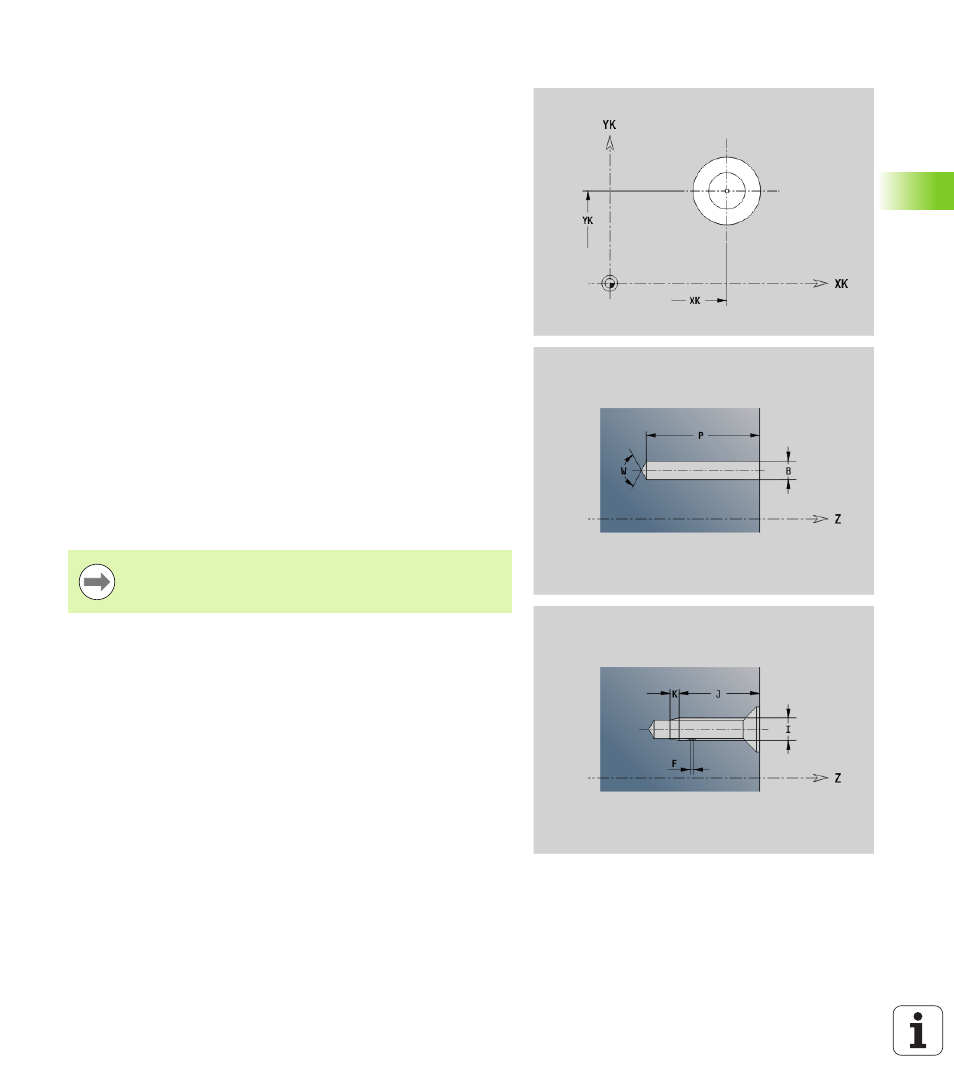

Parametri
XK
Centro in coordinate cartesiane
YK Centro in coordinate cartesiane
B Diametro foro
P Profondità di foratura (senza punta)
W Angolo della punta (default: 180°)
R Diametro di svasatura
U Profondità di svasatura
E Angolo di svasatura
I Diametro filetto
J Profondità filetto
K Imbocco filetto (lunghezza di uscita)
F Passo filetto
V Filettatura sinistrorsa o destrorsa (default: 0)
 0: filettatura destrorsa
 1: filettatura sinistrorsa
A Angolo rispetto asse Z; inclinazione del foro
 Campo per superficie frontale: –90° < A < 90° (default: 0°)
 Campo per superficie posteriore: 90° < A < 270° (default:
180°)
O Diametro di centratura
Lavorare i fori G300 con G71..G74.
