Cicli di filet
tat
ur
a
Filettatura metrica ISO G38
Il ciclo G38 crea un filetto cilindrico, la cui forma non corrisponde a
quella dell'utensile. Utilizzare un utensile per troncare o sferico per la
lavorazione.
Il profilo del passo del filetto è descritto come profilo ausiliario. La
posizione del profilo ausiliario deve coincidere con la posizione di
partenza delle passate. Nel ciclo è possibile selezionare l'intero profilo
ausiliario o soltanto aree parziali.

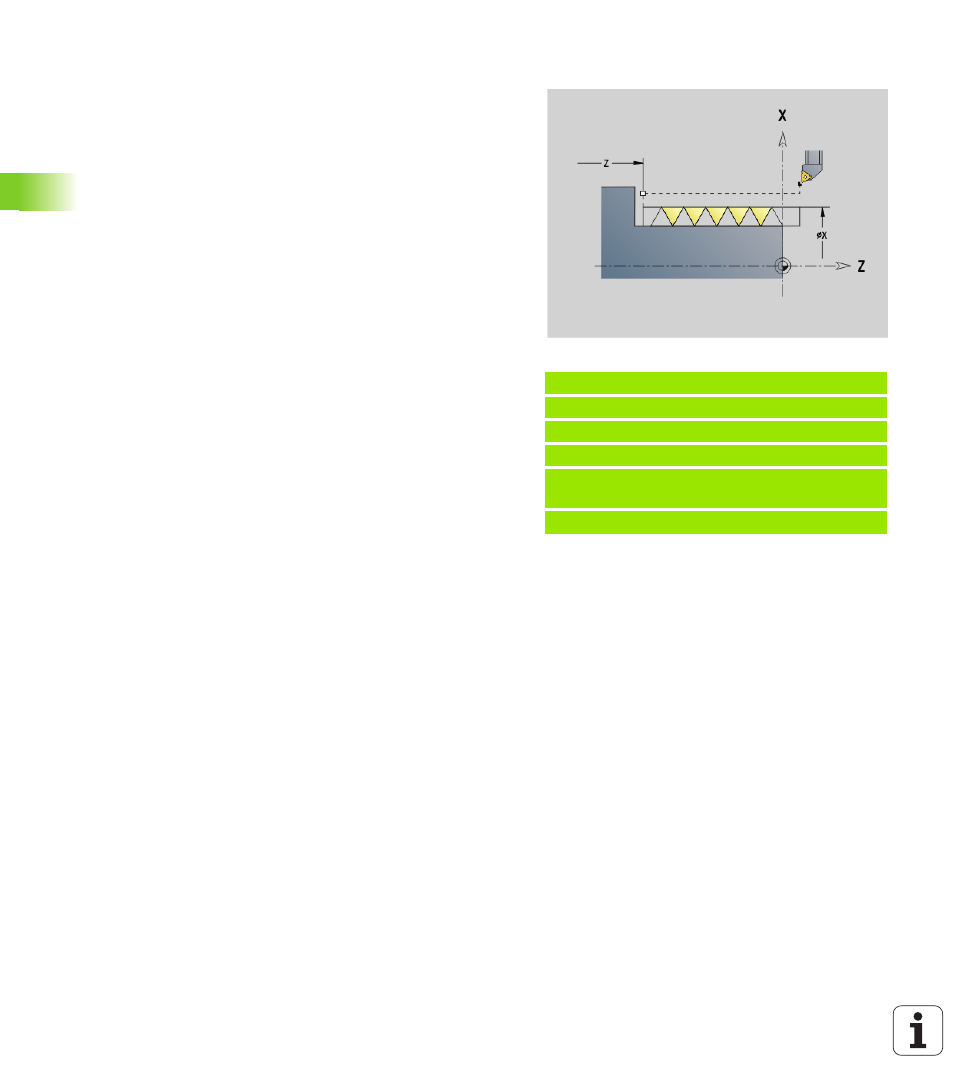

Esempio: G38
%352.nc
[G38]
N1 T5 G97 S1500 M3
N2 G0 X43 Z4
N3 G38 ID"123" NS3 NE5 X40 Z-30 F1.5 I0.8
K0.5 J3 C0
END [ FINE ]
Parametri
ID
Nome del profilo ausiliario
NS Blocco di partenza del profilo da lavorare.
NE Blocco finale del profilo da lavorare
Q Profondità filetto
 0: sgrossatura: il profilo viene svuotato riga per riga con
incremento massimo I e K. Viene considerato un
sovrametallo programmato (G58 o G57).
 1: finitura: la passata viene creata in singole passate lungo il
profilo. Con I e K si definiscono le distanze tra le singole
passate sul profilo.
X Punto finale filetto X
Z Punto finale filetto Z
F Passo filetto
I Incremento massimo
 Con Q=0: profondità di penetrazione
 Con Q=1: distanza tra le passate di finitura come lunghezza
arco
K Incremento massimo
 Con Q=0: larghezza offset
 Con Q=1: distanza tra le passate di finitura su retta
J Lunghezza uscita
C Angolo di partenza
O Tipo di incremento in profondità
 0: rapido
 1: avanzamento
