236 Programmazione DIN
4.8 Pr
ofili della superficie cilindr
ica

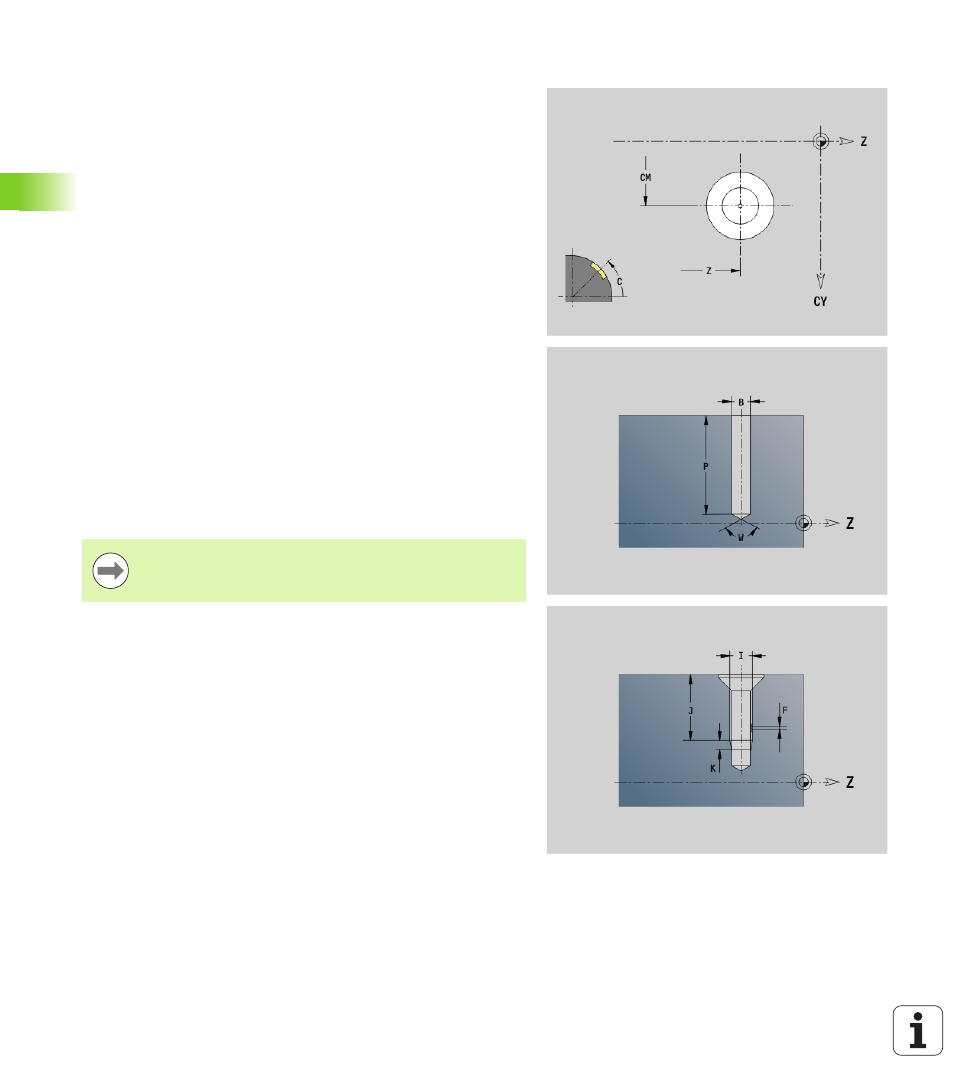

Foro superficie cilindrica G310-Geo
L'istruzione G310 definisce un foro con svasatura e maschiatura in un
profilo sulla superficie cilindrica.
Parametri
Z
Centro (posizione Z)
CY Centro come "quota percorso"; riferimento: sviluppo superficie
cilindrica con "diametro di riferimento"
C Centro (angolo)
B Diametro foro
P Profondità di foratura (senza punta)
W Angolo della punta (default: 180°)
R Diametro di svasatura
U Profondità di svasatura
E Angolo di svasatura
I Diametro filetto
J Profondità filetto
K Imbocco filetto (lunghezza di uscita)
F Passo filetto
V Filettatura sinistrorsa o destrorsa (default: 0)
 V=0: filettatura destrorsa
 V=1: filettatura sinistrorsa
A Angolo rispetto all'asse Z; campo: 0° < A < 180°; (default: 90° =
foro perpendicolare)
O Diametro di centratura
Lavorare i fori G310 con G71..G74.
