HEIDENHAIN MANUALplus 620, CNC PILOT 640 49
1
.3 Identificativi di sezione di pr
ogr
amma
Sezione LATERAL_Y
L'identificativo di sezione identifica il piano YZ (G19) e definisce il piano
orientato nelle macchine con asse B.
Senza piano orientato: il diametro di riferimento definisce la
posizione del profilo in direzione X, l'angolo asse C la posizione sul
pezzo.

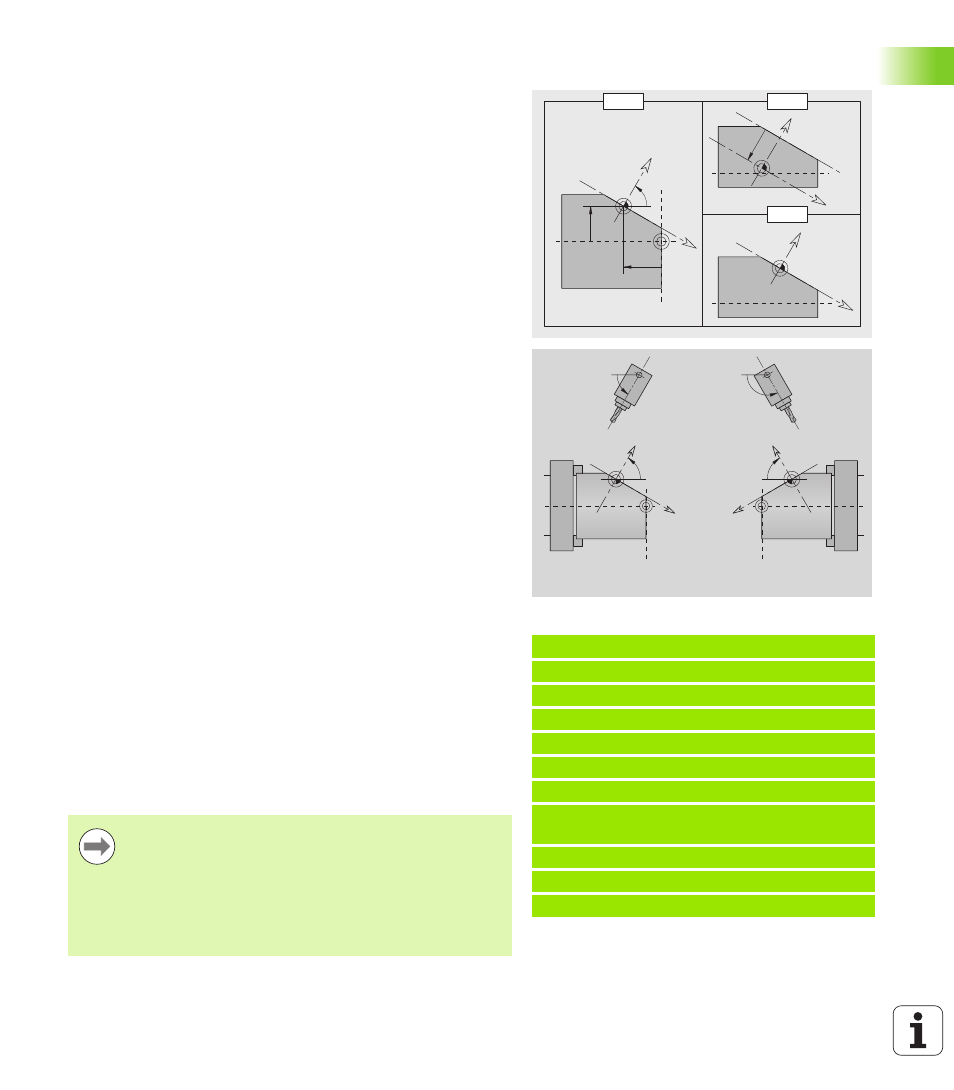

Con piano orientato: (vedere figure): LATERAL_Y esegue in aggiunta
le seguenti trasformazioni e rotazioni per il piano orientato:
 Sposta il sistema di coordinate sulla posizione I, K
 Ruota il sistema di coordinate dell'angolo B; origine: I, K
 H=0: spostamento del sistema di coordinate ruotato di –I. Il sistema
di coordinate viene riportato "indietro".
Sistema di coordinate riportato "indietro": il controllo numerico
elabora il diametro di riferimento per la limitazione di taglio. Inoltre vale
come riferimento per la profondità programmata per profili di fresatura
e fori.
Poiché il diametro di riferimento è riferito all'origine corrente, quando
si lavora sul piano orientato è consigliabile spostare "indietro" il sistema
di coordinate ruotato del valore –I. Se non è necessaria la limitazione
di taglio, per esempio in caso di forature, si può disattivare lo
spostamento del sistema di coordinate (H=1) e impostare il diametro
di riferimento=0.
Esempio: "LATERAL_Y"
HEADER [ INTESTAZIONE PROGRAMMA ]
...
CONTOUR Q1 X0 Z600 [ PROFILO ]
BLANK [ PEZZO GREZZO ]
...
FINISHED [ PEZZO FINITO ]
...
LATERAL_Y X118 C0 B130 I59 K0 [ SUP. CIL. Y
]
...
MACHINING [ LAVORAZIONE ]
...
X
H=0 B, I, K
–K
I
Z
B
H=1
–I
Z
B
X
Z
B
X
Parametri
X
Diametro di riferimento
C Angolo asse C – determina il posizionamento del mandrino
Parametri
X
Diametro di riferimento
C Angolo asse C – determina il posizionamento del mandrino
B Angolo del piano: asse Z positivo
I Riferimento del piano in direzione X (quota radiale)
K Riferimento del piano in direzione Z
H Spostamento automatico del sistema di coordinate (default:
0)
 0: il sistema di coordinate ruotato viene spostato di –I
 1: Il sistema di coordinate non viene spostato
Importante!
 Nel sistema di coordinate orientato X è l'asse di
accostamento. Le coordinate X vengono quotate come
coordinate diametro.
 La specularità del sistema di coordinate non ha alcuna
influenza sull'asse di riferimento dell'angolo di
orientamento ("angolo asse B" della chiamata utensile).
