496 Programmazione DIN per l'asse Y
6.3 Pr
ofili del piano YZ

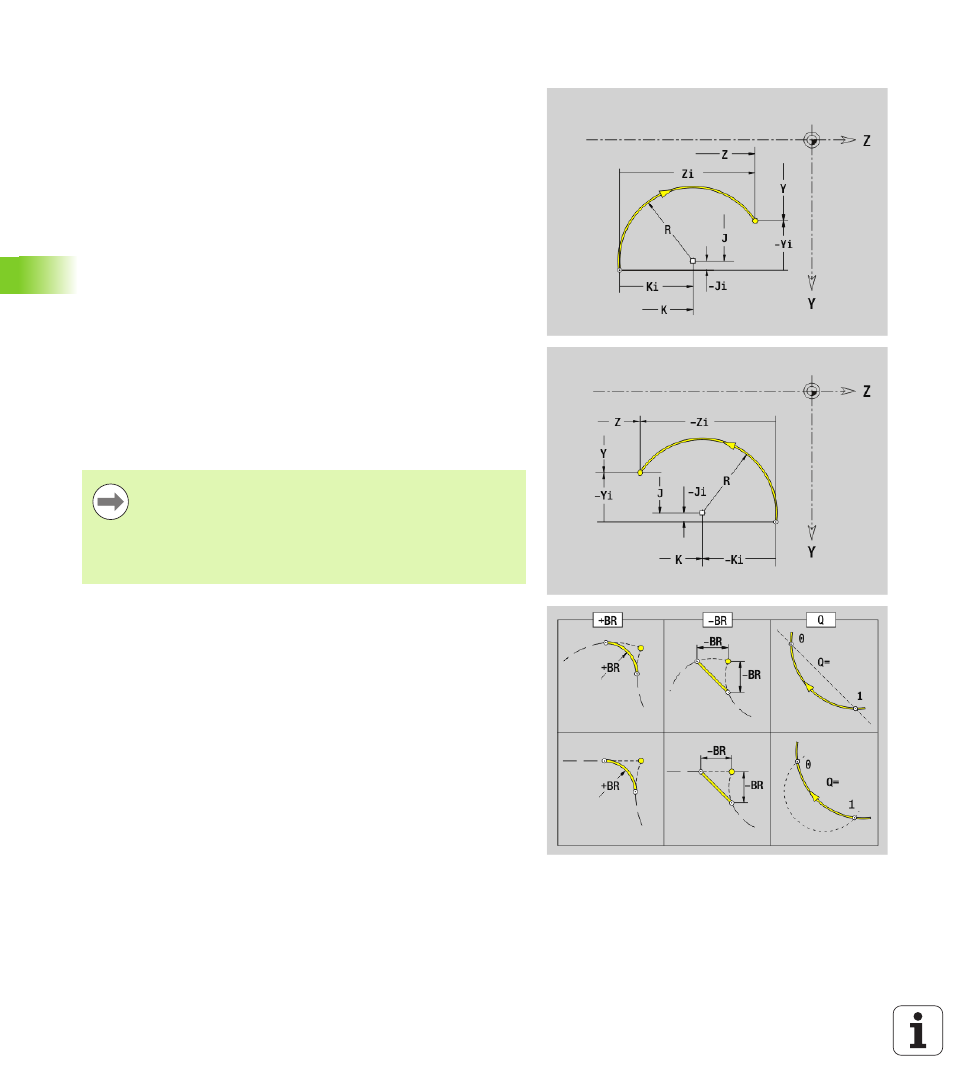

Arco di cerchio piano YZ G182-Geo/G183-Geo
G182/G183 definisce un arco di cerchio di un profilo nel piano YZ.
Senso di rotazione: vedere la grafica di supporto
Parametri
Y
Punto finale (quota radiale)
Z Punto finale
J Centro (direzione Y)
K Centro (direzione Z)
R Raggio
Q Punto d'intersezione. Punto finale se l'arco di cerchio interseca
una retta o un arco di cerchio (default: 0):
 0: punto d'intersezione vicino
 1: punto d'intersezione distante
BR Smusso/Arrotondamento. Definisce il raccordo con il
successivo elemento del profilo. Programmare il punto finale
teorico, se si indica uno smusso/arrotondamento.
 Nessuna immissione: raccordo tangenziale
 BR=0: raccordo non tangenziale
 BR>0: raggio arrotondamento
 BR<0: larghezza smusso
Programmazione
 Y, Z: assoluto, incrementale, di tipo modale o "?"
 J, K: assoluto o incrementale
 Il punto finale non può essere il punto di partenza
(nessun cerchio completo).
