2.10 Units - Fresatura superficie
cilindrica
Unit "Scanalatura superficie cilindrica"
La Unit fresa una scanalatura sulla superficie cilindrica dalla posizione
di avvicinamento fino al punto finale. La larghezza della scanalatura
corrisponde al diametro della fresa.
Nome Unit: G792_Nut_MANT_C / Ciclo: G792 (vedere pagina 342)
Accesso alla banca dati tecnologici
 Tipo di lavorazione: fresatura
 Parametri correlati: F, S, FZ, P

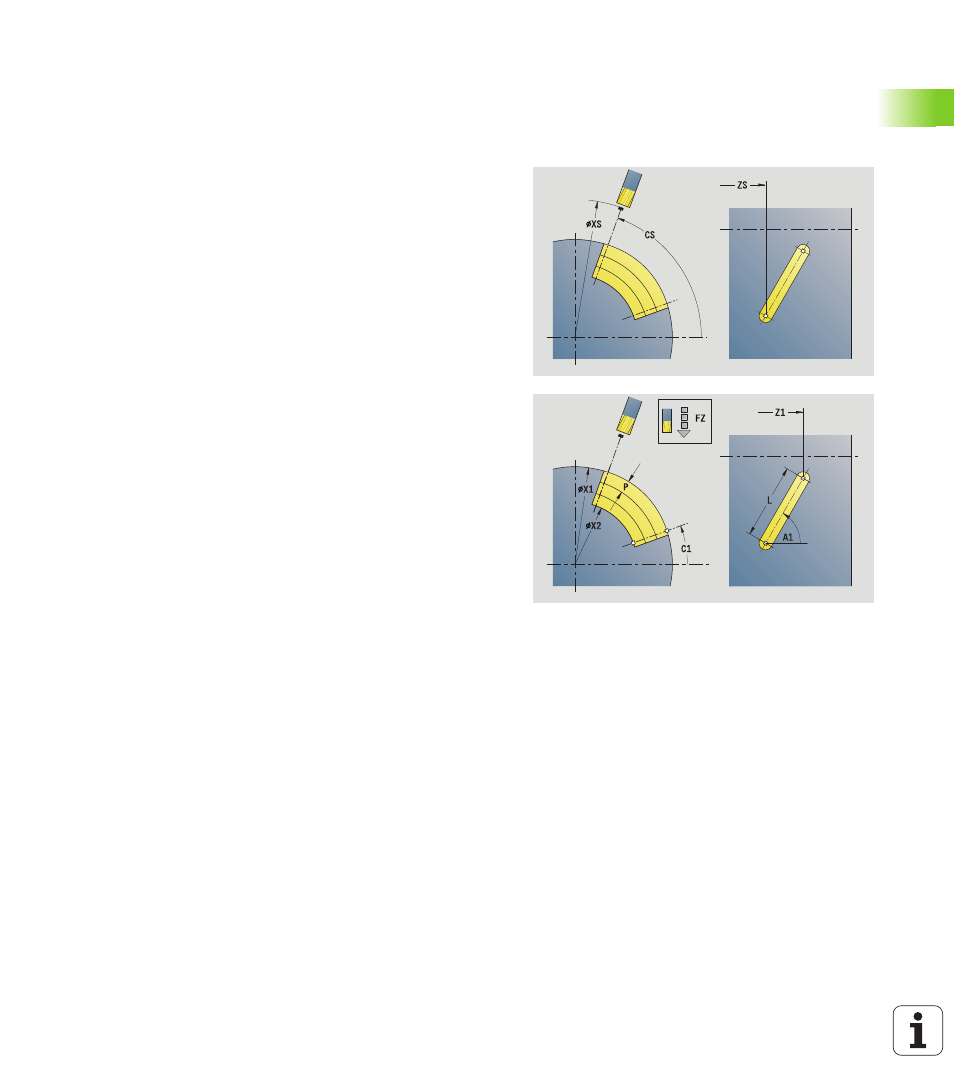

Maschera Ciclo
X1
Spigolo superiore di fresatura (quota diametrale)
X2 Fondo di fresatura (quota diametrale)
L Lunghezza scanalatura
A1 Angolo rispetto asse Z
Z1, C1 Punto di arrivo scanalatura polare
P Incremento massimo
FZ Avanzamento in accostamento
Altre maschere: vedere pagina 58
