328 Programmazione DIN
4.22 Cicli di f
o
ra
tu
ra

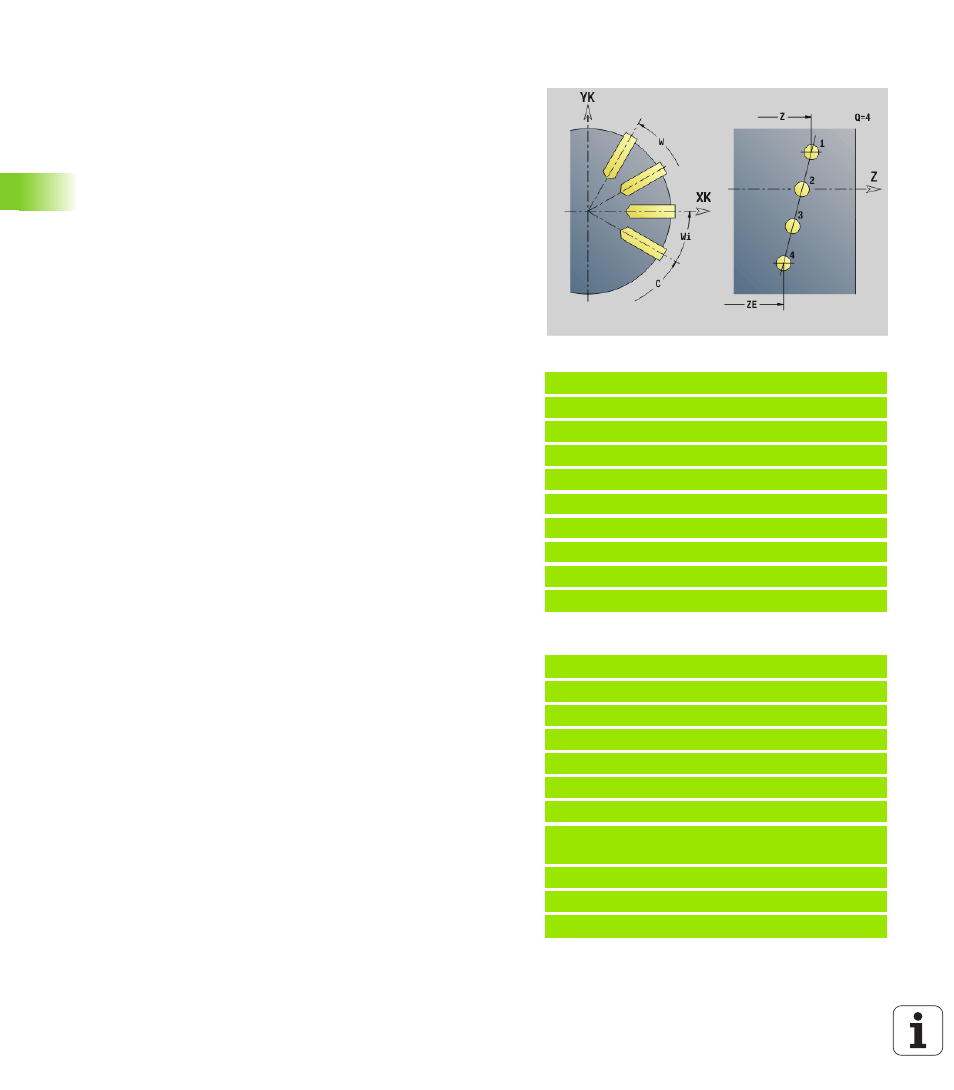

Sagoma lineare superficie cilindrica G744
L'istruzione G744 esegue una sagoma di foratura o di figure lineare alle
medesime distanze sulla superficie cilindrica.
Combinazioni di parametri per la definizione del punto iniziale e delle
posizioni delle sagome:
 Punto iniziale sagoma: Z, C
 Posizioni sagoma:
 W e Q
 Wi e Q
Se non si inserisce il parametro Punto finale XE, si applica il ciclo di
foratura/fresatura o la descrizione della figura del blocco NC
successivo. Con questo principio si combina la descrizione della
sagoma con cicli di foratura (G71, G74, G36) o lavorazioni di fresatura
(definizioni figura G314, G315, G317).
Esempio: G744
%744.nc
[G744]
N1 T6 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X110 Z2
N5 G744 XS102 Z-10 ZE-35 C0 W270 Q5
N6 G71 XS102 K7
N7 M15
END [ FINE ]
Esempio: Sequenze di istruzioni
[ Sagoma di foratura semplice ]
N.. G744 Z.. C.. XS.. XE.. ZE.. W.. Q..
. . .
[ Sagoma di foratura con Foratura profonda ]
N.. G744 Z.. C.. XS.. XE.. ZE.. W.. Q..
N.. G74 XE.. P.. I..
. . .
[ Sagoma di fresatura con scanalatura
lineare ]
N.. G744 Z.. C.. XS.. XE.. ZE.. W.. Q..
N.. G792 K.. A.. XS..
. . .
Parametri
XS
Punto iniziale foratura/fresatura (quota diametrale)
Z Punto iniziale sagoma in coordinate polari
XE Punto finale foratura/fresatura (quota diametrale)
ZE Punto finale sagoma (default: Z)
C Angolo iniziale sagoma in coordinate polari
W Angolo finale sagoma – Nessun inserimento: disposizione
uniforme di fori/figure sul perimetro
Wi Angolo finale incremento angolare, distanza dalla posizione
successiva
Q Numero fori/figure - (default: 1)
A Angolo (angolo posizione sagoma)
R Lunghezza (distanza prima - ultima posizione [mm];
riferimento: sviluppo su XS)
Ri Lunghezza (distanza dalla posizione successiva [mm];
riferimento: sviluppo su XS)
