7.5 Esempio

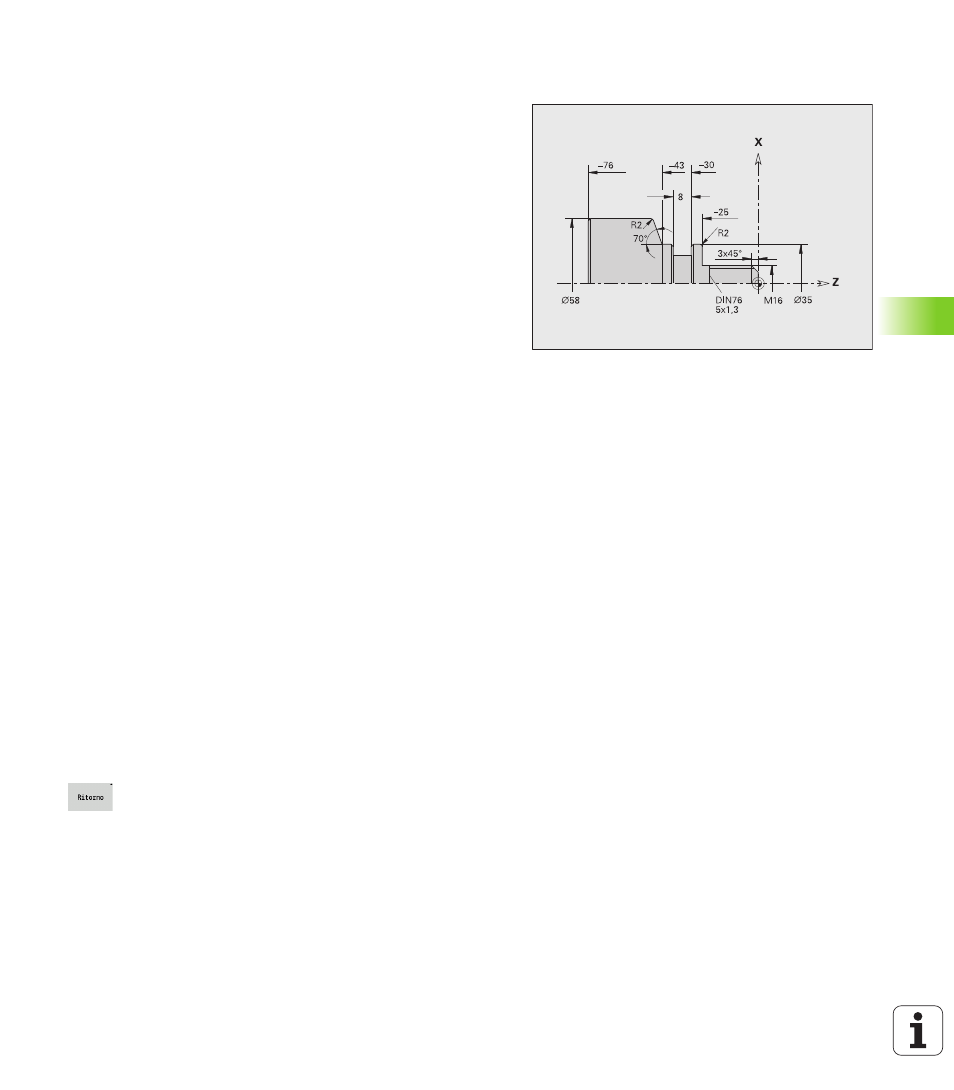

A partire dal disegno di produzione, vengono presentati tutti i passi di
lavorazione per la realizzazione del profilo pezzo grezzo e pezzo finito,
l'allestimento e la generazione automatica del piano di lavoro.
Pezzo grezzo: Ø60 X 80; materiale: Ck 45
Creazione del programma
 Selezionare "Programma > Nuovo > Nuovo programma DINplus". Il
controllo numerico apre la finestra di dialogo "Salva come".
 Inserire il nome del programma e premere il softkey "Salva".
 Il controllo numerico apre la finestra di dialogo "Intestazione
programma (breve)".
 Selezionare il materiale dalla lista parole fisse e premere "OK".
Definizione del pezzo grezzo
 Selezionare "Pezzo > Pezzo grezzo > Barra". TURN PLUS apre la
finestra di dialogo "Barra".
 Immissioni:
 Diametro X = 60 mm
 Lunghezza Z = 80 mm
 Sovrametallo K = 2 mm
 TURN PLUS rappresenta il pezzo grezzo.
 Premere il softkey "Indietro": ritorno al menu principale
 smussi non quotati: 1x45°
 raggi non quotati: 1 mm
