HEIDENHAIN MANUALplus 620, CNC PILOT 640 201
4.4 Elementi g
e
ometr
ici pr
ofilo di t
o
rn
it
ur
a
4.4 Elementi geometrici profilo di
tornitura

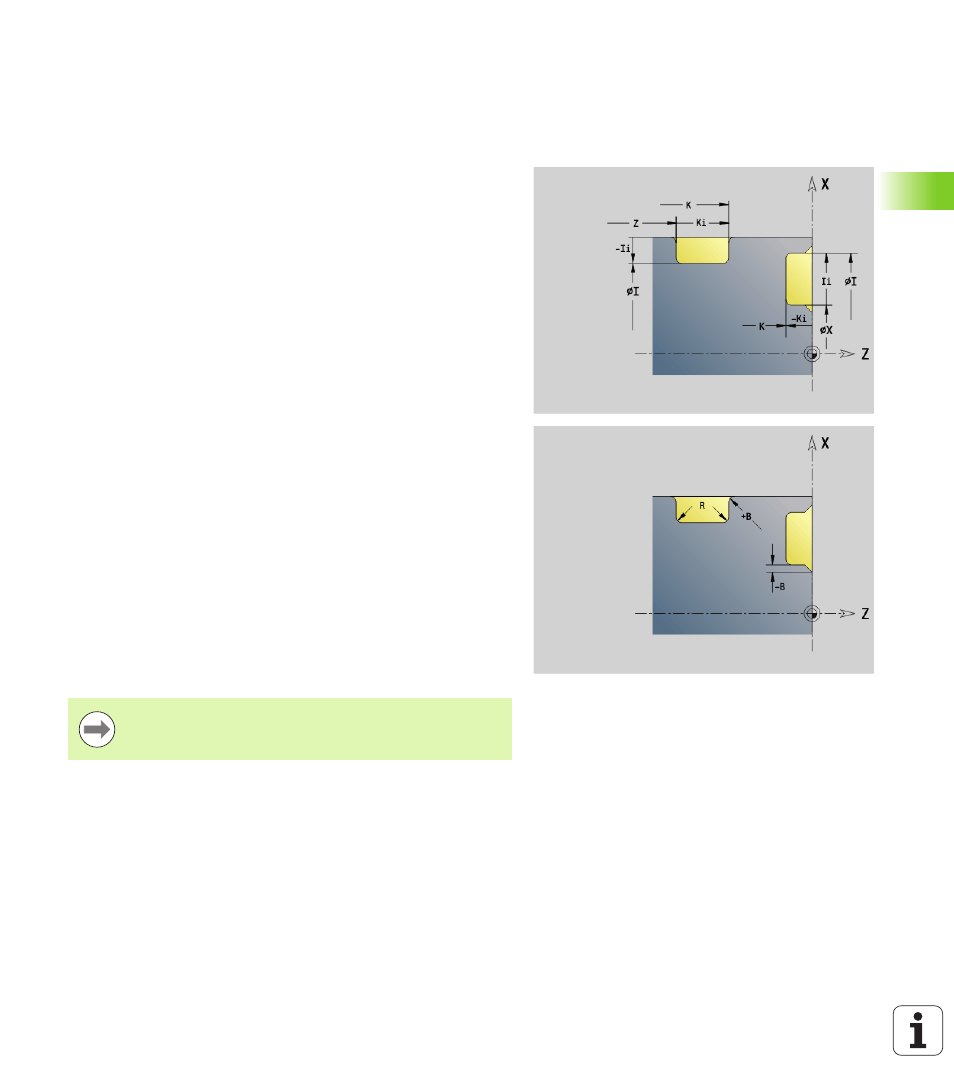

Gola (standard) G22-Geo
L'istruzione G22 definisce una gola sull'elemento di riferimento
precedentemente programmato parallelo all'asse.
Parametri
X
Punto iniziale nella gola superficie piana (quota diametrale)
Z Punto iniziale nella gola superficie cilindrica
I Spigolo interno (quota diametrale)
 Gola superficie piana: punto finale della gola
 Gola superficie cilindrica: fondo gola
K Spigolo interno
 Gola superficie piana: fondo gola
 Gola superficie cilindrica: punto finale della gola
Ii Spigolo interno – incrementale (osservare il segno!)
 Gola superficie piana: larghezza gola
 Gola superficie cilindrica: profondità gola
Ki Spigolo interno – incrementale (osservare il segno!)
 Gola superficie piana: profondità gola
 Gola superficie cilindrica: larghezza gola
B Raggio esterno/smusso sui due lati della gola (default: 0)
 B>0: raggio raccordo
 B<0: larghezza smusso
R Raggio interno nei due spigoli della gola (default: 0)
BE, BF, BD, BP e BH (vedere "Attributi di lavorazione per elementi
geometrici" a pagina 196)
FP
Senza lavorazione elemento (necessario solo per TURN PLUS):
 1: senza lavorazione gola
Programmare solo X o Z.
