366 Programmazione DIN
4.26 Cicli di fr
esat
ur
a

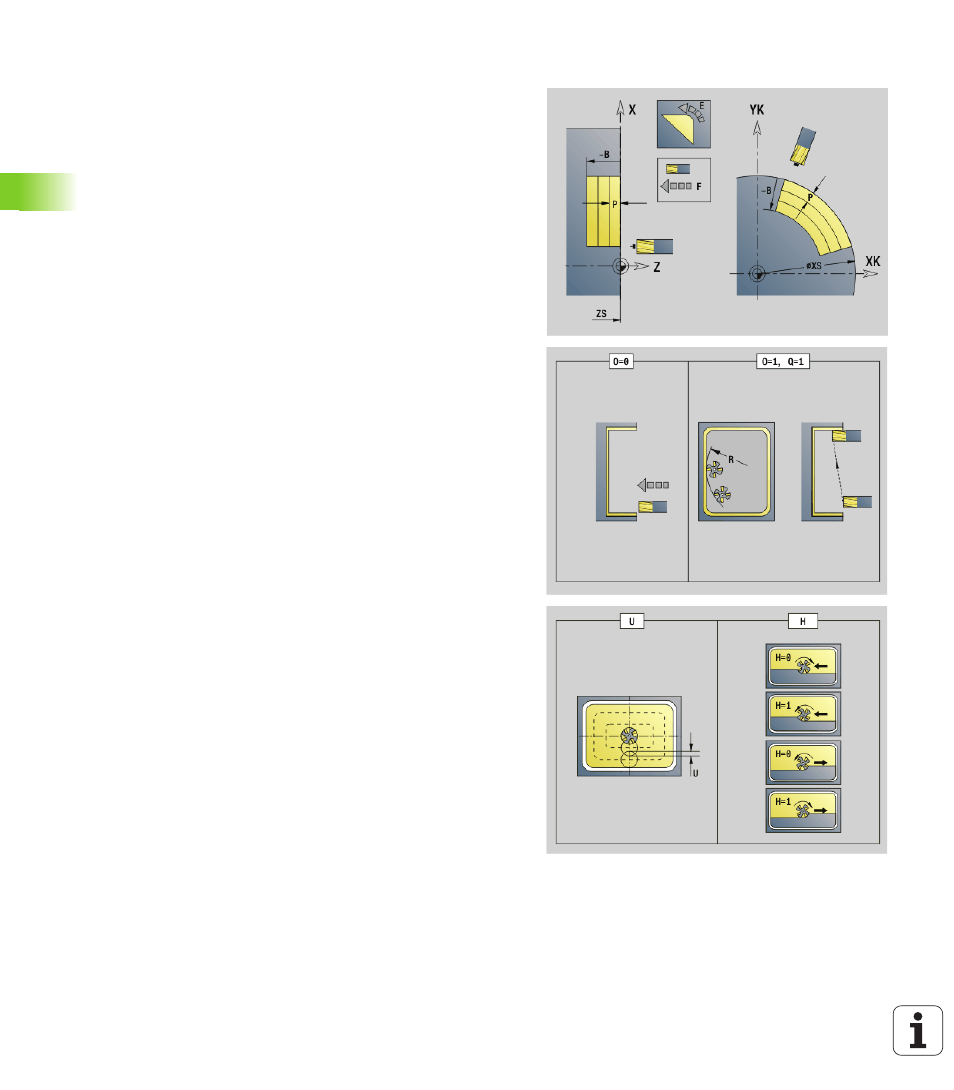

Fresatura tasca finitura G846
L'istruzione G846 esegue la finitura dei profili chiusi.
Se la tasca è formata da più sezioni, l'istruzione G846 tiene conto di
tutte le aree della tasca.
La Direzione di fresatura viene influenzata attraverso la Direzione di
fresatura H
, la Direzione di lavorazione Q e il senso di rotazione
della fresa (vedere tabella seguente).
Parametri – Finitura
ID
Profilo di fresatura - Nome del profilo da fresare
NS N. blocco di partenza profilo
 Figure: numero di blocco della figura
 Profilo libero chiuso: un elemento del profilo (non punto di
partenza)
B Profondità di fresatura (default: profondità dalla descrizione del
profilo)
P Incremento (massimo) (default: fresatura in un incremento)
XS Spigolo superiore di fresatura superficie cilindrica (sostituisce il
piano di riferimento dalla descrizione del profilo)
ZS Spigolo superiore di fresatura superficie frontale (sostituisce il
piano di riferimento dalla descrizione del profilo)
R Raggio di avvicinamento/allontanamento (default: 0)
 R=0: avvicinamento diretto dell'elemento del profilo.
L'incremento avviene sul punto di partenza sopra il piano di
fresatura, poi viene eseguito l'incremento in profondità
perpendicolare.
 R>0: la fresa percorre l'arco di avvicinamento/
allontanamento che si unisce tangenzialmente all'elemento
del profilo.
U Fattore di sovrapposizione (minimo). Definisce la
sovrapposizione delle traiettorie di fresatura (default: 0,5).
Sovrapposizione = U*diametro fresa
V Fattore di sovrapposizione - con lavorazione asse C inattivo
H Direzione di fresatura (default: 0)
 0: discorde
 1: concorde
F Avanzamento per accostamento in profondità (default:
avanzamento attivo)
E Avanzamento ridotto per elementi circolari (default:
avanzamento corrente)
RB Piano di ritorno (default: ritorno alla posizione di partenza)
 Superficie frontale o posteriore: posizione di ritorno in
direzione Z
 Superficie cilindrica: posizione di ritorno in direzione X (quota
diametrale)
