Ciclo raggio G87

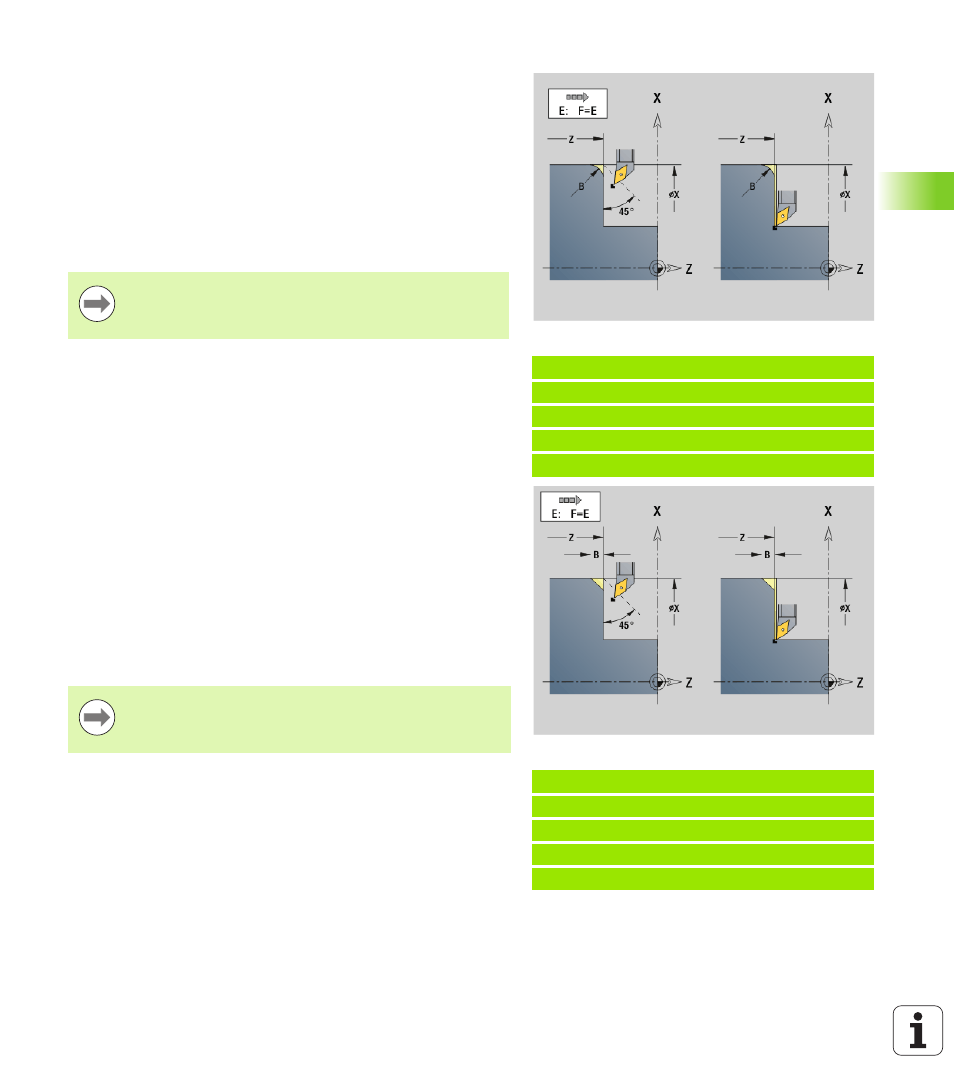

L'istruzione G87 genera raccordi su spigoli interni ed esterni paralleli
agli assi che definiscono un angolo retto. La direzione viene derivata
dalla "posizione/direzione di lavorazione" dell'utensile.
Il precedente elemento assiale o radiale viene lavorato, se prima di
eseguire il ciclo l'utensile si trova sulla coordinata X o Z dello spigolo.
Ciclo Smusso G88
L'istruzione G88 genera smussi su spigoli esterni paralleli agli assi che
definiscono un angolo retto. La direzione viene derivata dalla
"posizione/direzione di lavorazione" dell'utensile.
Il precedente elemento assiale o radiale viene lavorato, se prima di
eseguire il ciclo l'utensile si trova sulla coordinata X o Z dello spigolo.
Esempio: G87
. . .
N1 T3 G95 F0.25 G96 S200 M3
N2 G0 X70 Z2
N3 G1 Z0
N4 G87 X84 Z0 B2 [Raggio]
Parametri
X
Spigolo (quota diametrale)
Z Spigolo
B Raggio
E Avanzamento ridotto (default: avanzamento attivo)
 La compensazione del raggio del tagliente viene
eseguita.
 I sovrametalli non vengono considerati.
Esempio: G88
. . .
N1 T3 G95 F0.25 G96 S200 M3
N2 G0 X70 Z2
N3 G1 Z0
N4 G88 X84 Z0 B2 [Smusso]
Parametri
X
Spigolo (quota diametrale)
Z Spigolo
B Larghezza smusso
E Avanzamento ridotto (default: avanzamento attivo)
 La compensazione del raggio del tagliente viene
eseguita.
 I sovrametalli non vengono considerati.
