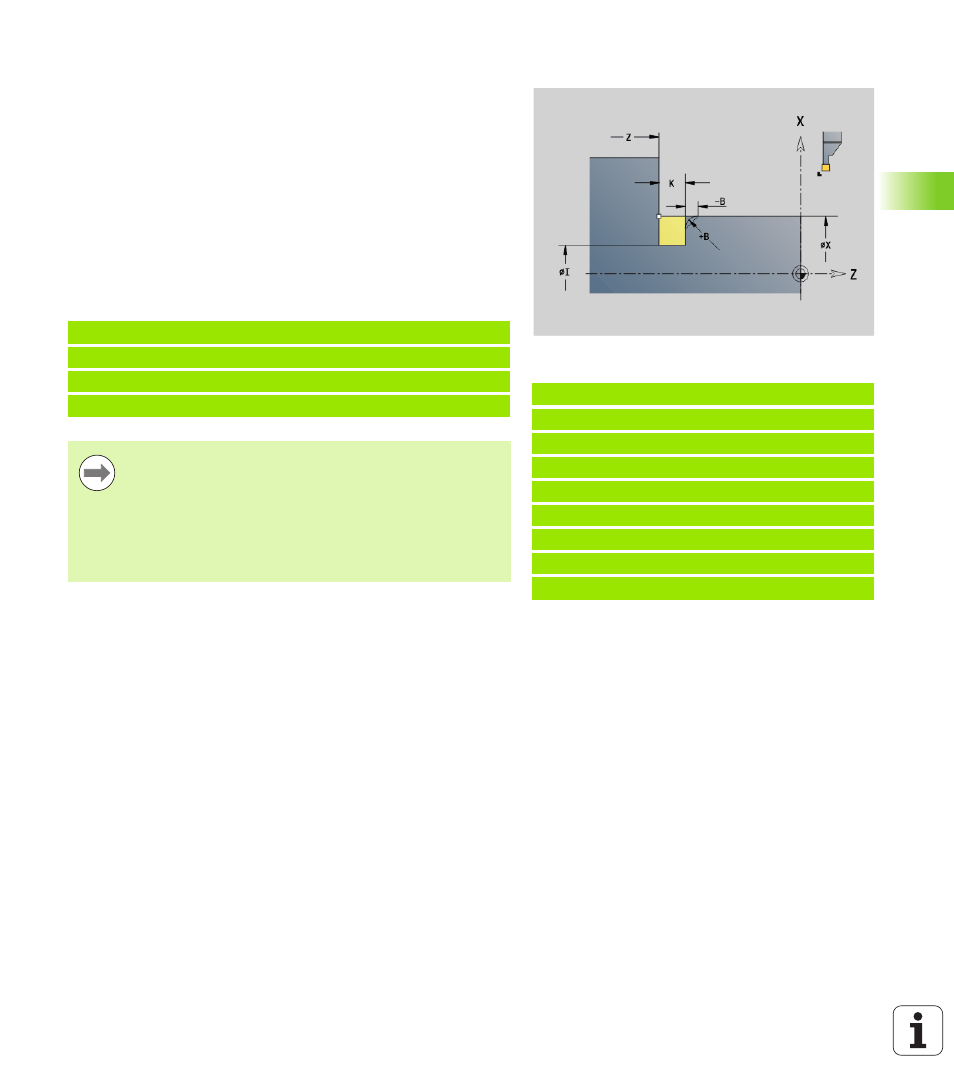

Scarico Forma U G856
L'istruzione G856 realizza lo scarico e rifinisce l'adiacente superficie
piana. Può essere eseguito a scelta uno smusso o un arrotondamento.
Posizione utensile dopo l'esecuzione del ciclo: punto di partenza del
ciclo
Blocchi successivi della chiamata ciclo
Esempio: G856
%856.nc
[G856]
N1 T3 G95 F0.23 G96 S248 M3
N2 G0 X60 Z2
N3 G856 I47 K7 B1
N4 G0 X50 Z-30
N5 G1 X60
N6 G80
END [ FINE ]
Parametri
I
Profondità scarico (default: tabella standard)
K Lunghezza scarico (default: tabella standard)
B Smusso / Arrotondamento:
 B>0: raggio arrotondamento
 B<0: larghezza smusso
N.. G856 I.. K.. /Chiamata ciclo
N.. G0 X.. Z.. /Spigolo scarico
N.. G1 X.. /Punto finale superficie piana
N.. G80 /Fine descrizione profilo
 Lo scarico viene eseguito soltanto sull'asse
longitudinale in spigoli del profilo retti e paralleli all'asse.
 La compensazione del raggio del tagliente viene
eseguita.
 I sovrametalli non vengono considerati.
 Se la larghezza del tagliente dell'utensile non è definita,
il valore "K" viene acquisito quale larghezza tagliente.
