Sagoma circolare superficie cilindrica G412-Geo

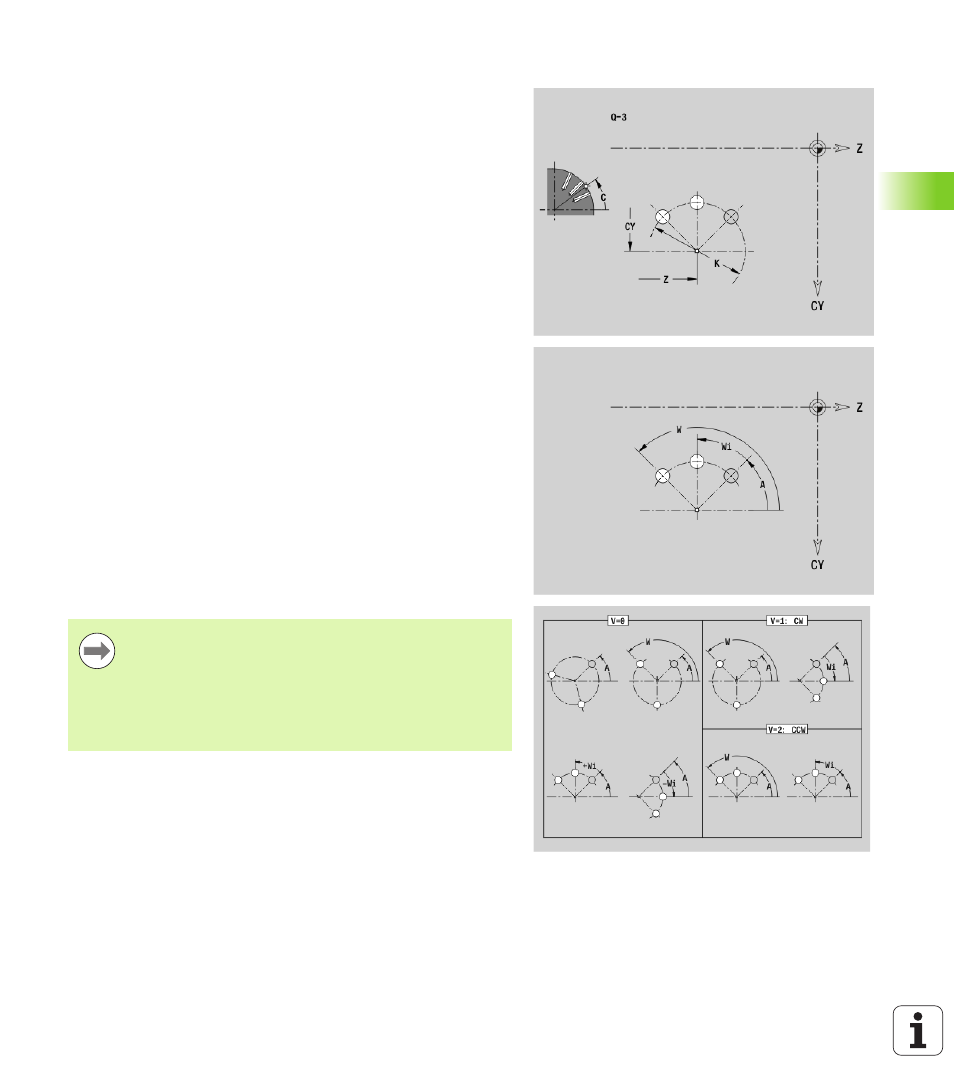

L'istruzione G412 definisce una sagoma circolare di fori o di figure sulla
superficie cilindrica. G412 agisce sul foro o sulla figura definiti nel
blocco successivo (G310..315, G317).
Parametri
Q
Numero di figure
K Diametro sagoma
A Angolo iniziale – Posizione prima figura; riferimento: asse Z
(default: 0°)
W Angolo finale – Posizione dell'ultima figura; riferimento:
asse Z (default: 360°)
Wi Angolo tra figure
V Direzione – Orientamento (default: 0)
 V=0, senza W: ripartizione su cerchio completo
 V=0, con W: ripartizione su arco di cerchio più lungo
 V=0, con Wi: il segno di Wi determina la direzione (Wi<0: in
senso orario)
 V=1, con W: in senso orario
 V=1, con Wi: in senso orario (il segno di Wi è irrilevante)
 V=2, con W: in senso antiorario
 V=2, con Wi: in senso antiorario (il segno di Wi è irrilevante)
Z Centro sagoma
C Centro sagoma (angolo)
H Posizione delle figure (default: 0)
 H=0: posizione normale, le figure vengono ruotate intorno al
centro del cerchio (rotazione)
 H=1: posizione originale, la posizione delle figure rimane
immutata rispetto al sistema di coordinate (traslazione)
 Programmare il foro/la figura nel blocco successivo
senza centro. Eccezione scanalatura circolare: Vedere
"Sagoma circolare con scanalature circolari" a
pagina 221..
 Il ciclo di fresatura (sezione MACHINING) richiama il
foro/la figura nel blocco successivo, non la definizione
della sagoma.
