226 Programmazione DIN
4.7 Pr
ofili fr
ontali/post
e
ri
or
i

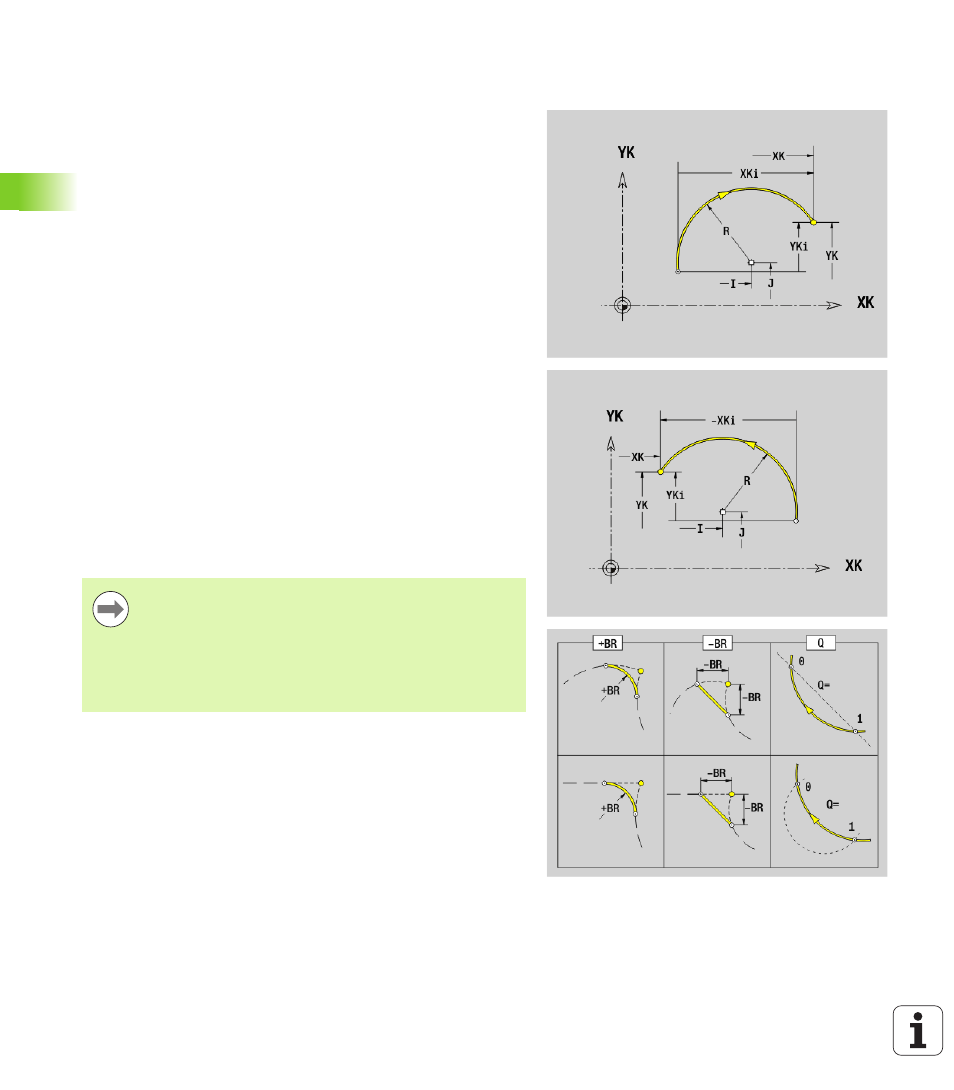

Arco di cerchio profilo frontale/posteriore G102-
Geo/G103-Geo
L'istruzione G102/G103 definisce un arco in un profilo frontale o
posteriore. Senso di rotazione (vedere la grafica di supporto):
 G102: in senso orario
 G102: in senso antiorario
Parametri
X
Punto finale in coordinate polari (quota diametrale)
C Punto finale in coordinate polari (quota angolare)
XK Punto finale in coordinate cartesiane
YK Punto finale in coordinate cartesiane
R Raggio
I Centro in coordinate cartesiane
J Centro in coordinate cartesiane
BR Smusso/Arrotondamento. Definisce il raccordo con il
successivo elemento del profilo. Programmare il punto finale
teorico, se si indica uno smusso/arrotondamento.
 Nessun inserimento: raccordo tangenziale
 BR=0: raccordo non tangenziale
 BR>0: raggio arrotondamento
 BR<0: larghezza smusso
Q Punto d'intersezione. Punto finale se l'arco di cerchio interseca
una retta o un arco di cerchio (default: 0):
 0: punto d'intersezione vicino
 1: punto d'intersezione distante
Programmazione
 X, XK, YX: assoluto, incrementale, modale o "?"
 C: assoluto, incrementale o modale
 I, J: assoluto o incrementale
 Il punto finale non può essere il punto di partenza
(nessun cerchio completo).
