524 Programmazione DIN per l'asse Y
6.7 Cicli di fr
esat
ur
a asse Y

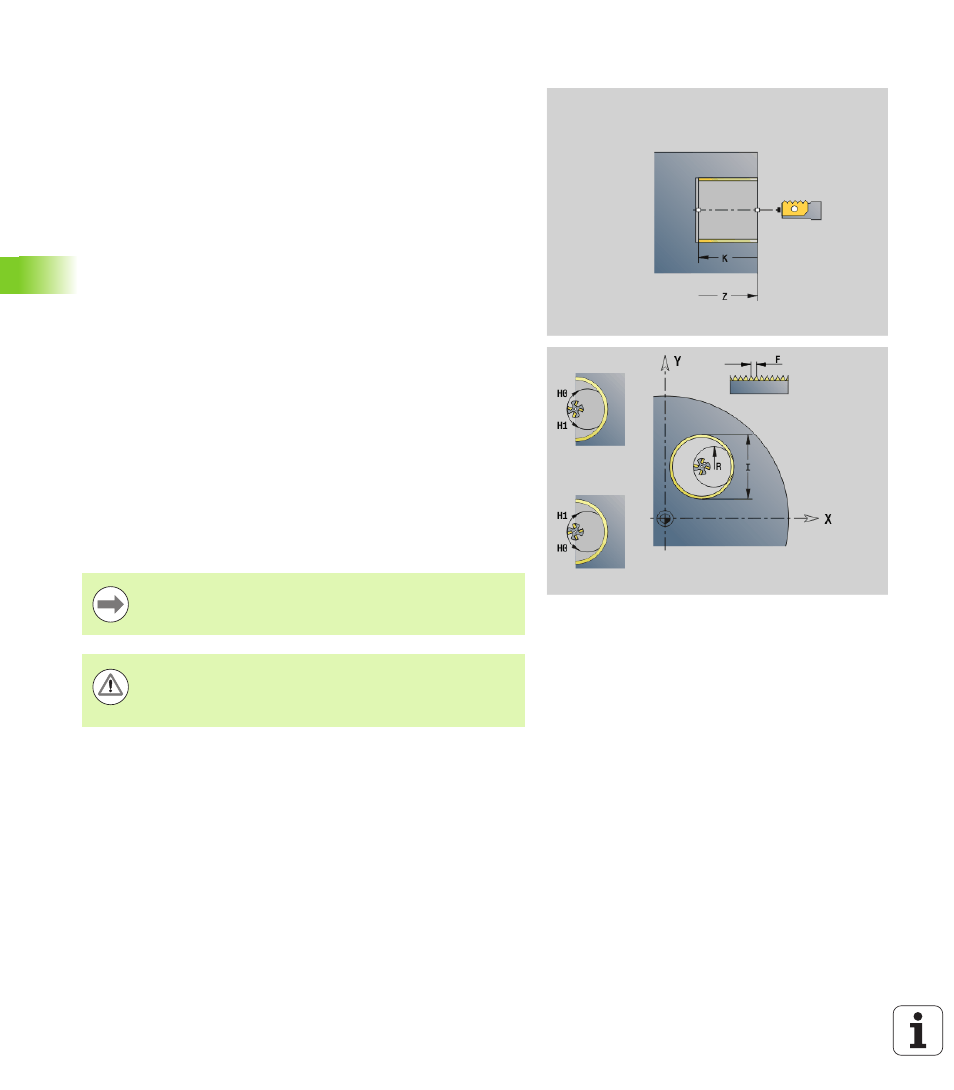

Fresatura filettatura piano XY G800
G800 fresa un filetto in un foro esistente.
Posizionare l'utensile al centro del foro prima della chiamata
dell'istruzione G799. Il ciclo posiziona l'utensile all'interno del foro sul
"Punto finale filetto". Quindi l'utensile si avvicina con "Raggio di
avvicinamento R" e fresa il filetto. Ad ogni giro l'utensile avanza del
passo "F". Successivamente il ciclo allontana l'utensile e lo riporta sul
punto di partenza. Nel parametro V si programma se il filetto viene
fresato in una passata o con utensili a un tagliante con diverse passate.
Parametri
I
Diametro filetto
Z Punto di partenza Z
K Profondità filetto
R Raggio di avvicinamento
F Passo filetto
J Direzione di filettatura (default: 0)
 0: filettatura destrorsa
 1: filettatura sinistrorsa
H Direzione di fresatura (default: 0)
 0: discorde
 1: concorde
V Metodo di fresatura
 0: il filetto viene fresato in una linea elicoidale di 360°
 1: il filetto viene fresato con diversi percorsi a elica (utensile
a un tagliente)
Per il ciclo G800 utilizzare utensili per fresare filetti.
Attenzione Pericolo di collisione
Tenere presente il diametro del foro e il diametro della
fresa se si programma il "Raggio di avvicinamento R".
