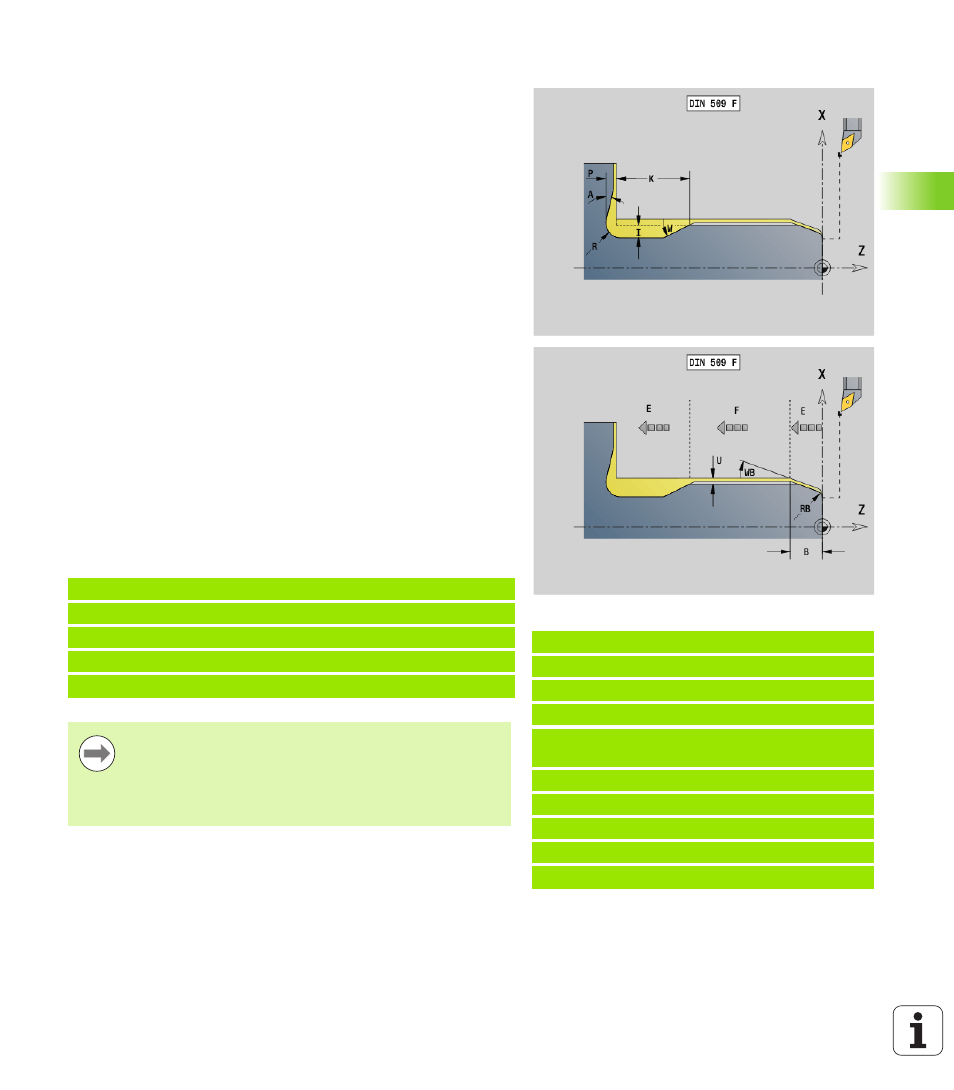

Scarico DIN 509 F con lavorazione cilindrica G852
L'istruzione G852 esegue il cilindro sporgente, lo scarico, la superficie
piana adiacente e l'imbocco cilindrico, se è indicato uno dei parametri
Lunghezza imbocco
o Raggio imbocco.
I parametri non programmati vengono determinati dal Controllo
numerico sulla base del diametro della tabella standard (vedere "Ciclo
scarico G85" a pagina 308).
Blocchi successivi della chiamata ciclo
Esempio: G852
%852.nc
[G852]
N1 T2 G95 F0.23 G96 S248 M3
N2 G0 X60 Z2
N3 G852 I3 K15 W30 R2 P0.2 A8 B5 RB2 WB30
E0.2 H1
N4 G0 X50 Z0
N5 G1 Z-30
N6 G1 X60
N7 G80
END [ FINE ]
Parametri
I
Profondità scarico (default: tabella standard)
K Lunghezza scarico (default: tabella standard)
W Angolo scarico (default: tabella standard)
R Raggio scarico (default: tabella standard)
P Profondità trasversale (default: tabella standard)
A Angolo trasversale (default: tabella standard)
B Lunghezza imbocco – Nessun inserimento: l'imbocco cilindrico
non viene realizzato
RB Raggio imbocco – Nessun inserimento: il raggio di imbocco
non viene realizzato
WB Angolo imbocco (default: 45°)
E Avanzamento ridotto per esecuzione scarico (default:
avanzamento attivo)
H Tipo di allontanamento (default: 0):
 0: l'utensile ritorna al punto di partenza
 1: l'utensile si trova alla fine della superficie piana
U Sovrametallo rettifica per l'area del cilindro (default: 0)
N.. G852 I.. K.. W.. /Chiamata ciclo
N.. G0 X.. Z.. /Spigolo imbocco cilindrico
N.. G1 Z.. /Spigolo scarico
N.. G1 X.. /Punto finale superficie piana
N.. G80 /Fine descrizione profilo
 Lo scarico viene eseguito soltanto sull'asse
longitudinale in spigoli del profilo retti e paralleli all'asse.
 La compensazione del raggio del tagliente viene
eseguita.
 I sovrametalli non vengono considerati.
