HEIDENHAIN SW 54843x-02 DIN Programming - Manuale (Pagina 314)

314 Programmazione DIN
4.21 Cicli di esecuzione scar
ico
Scarico Forma H G857

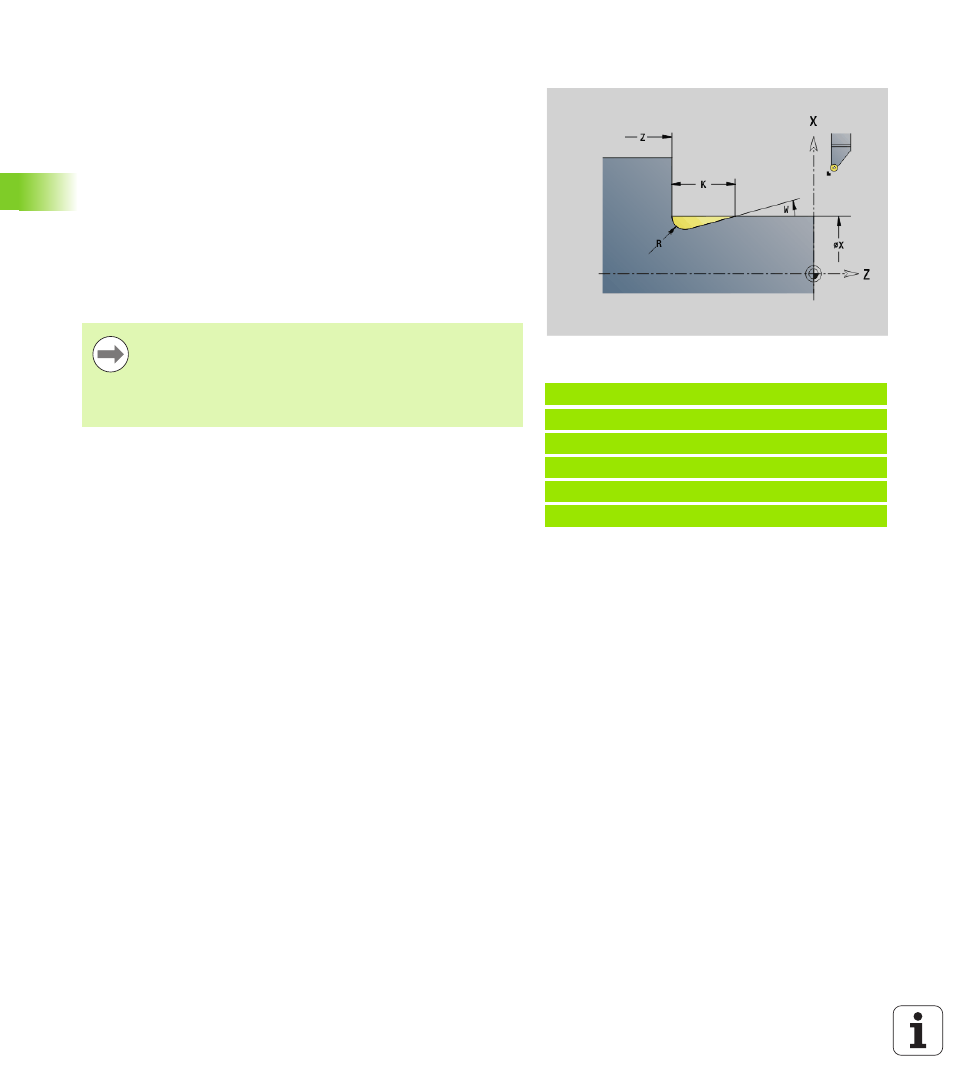

L'istruzione G857 esegue lo scarico. Il punto finale viene determinato
sulla base dell'angolo di entrata conformemente a Scarico Forma H.
Posizione utensile dopo l'esecuzione del ciclo: punto di partenza del
ciclo
Esempio: G857
%857.nc
[G857]
N1 T2 G95 F0.23 G96 S248 M3
N2 G0 X60 Z2
N3 G857 X50 Z-30 K7 R2 W30
END [ FINE ]
Parametri
X
Spigolo profilo (quota diametrale)
Z Spigolo profilo
K Lunghezza scarico
R Raggio - Nessun inserimento: nessun elemento circolare
(raggio utensile = raggio scarico)
W Angolo di entrata - Nessun inserimento: calcolo sulla base di "K"
e "R"
 Lo scarico viene eseguito soltanto sull'asse
longitudinale in spigoli del profilo retti e paralleli all'asse.
 La compensazione del raggio del tagliente viene
eseguita.
 I sovrametalli non vengono considerati.
