186 Programmazione DIN
4.1 Pr
ogr
a
mmazione in modalità DIN/ISO
Profili per la lavorazione dell'asse C:
 I profili per la lavorazione dell'asse C si programmano nella sezione
FINISHED.
 Identificare i profili con FACE_C o LATERAL_C. Si possono utilizzare
ripetutamente le identificazioni di sezione o programmare più profili
all'interno di un solo identificativo di sezione.

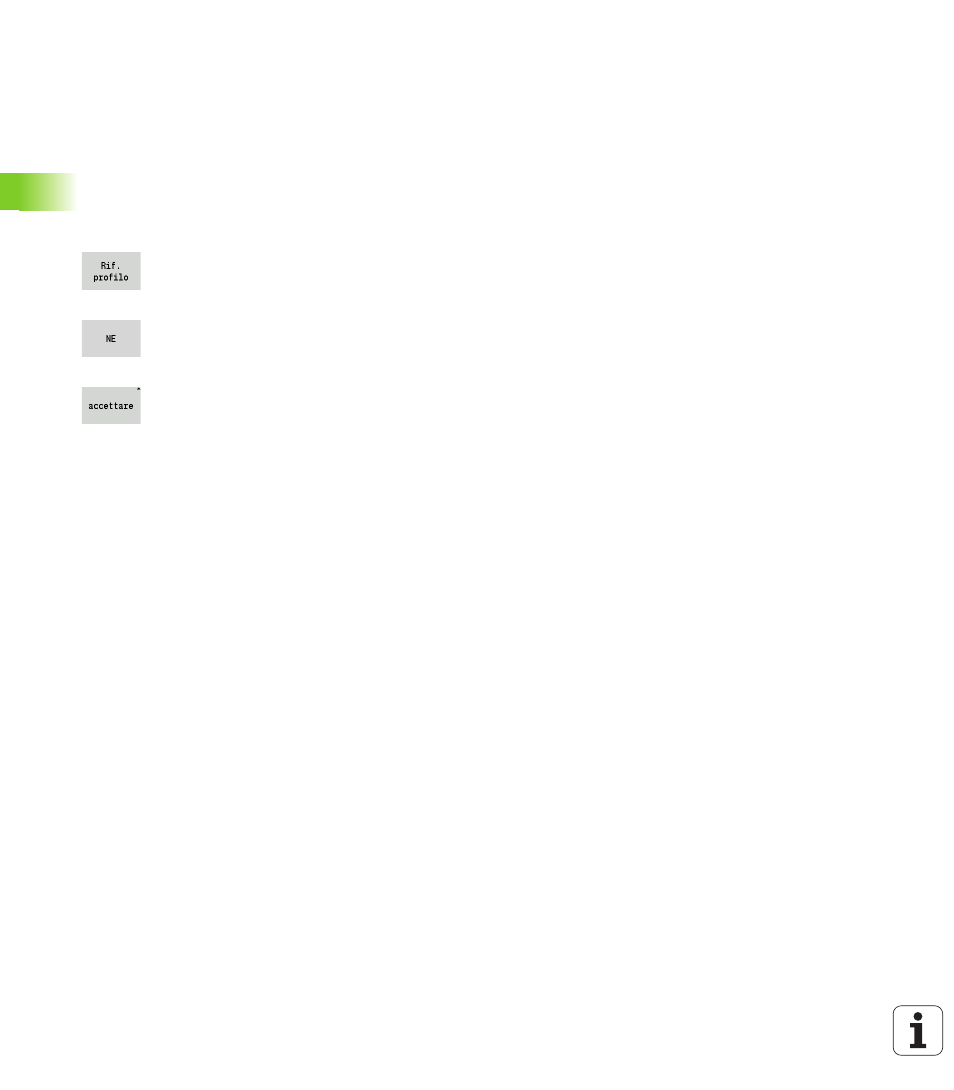

Riferimenti di blocco: per l'editing di istruzioni G riferite al profilo
(sezione MACHINING) confermare i riferimenti di blocco dal profilo
visualizzato.
 Posizionare il cursore sulla casella di immissione (NS)
 Passare alla visualizzazione profilo
 Posizionare il cursore sull'elemento del profilo
desiderato
 Commutare su NE
 Posizionare il cursore sull'elemento del profilo
desiderato
 Ritornare nel dialogo con il softkey Conferma.
Blocchi NC del programma DIN
Un blocco NC contiene istruzioni NC come istruzioni di traslazione, di
comando o di organizzazione. Le istruzioni di traslazione e di comando
iniziano con la lettera "G" o "M" seguita da una combinazione di cifre
(G1, G2, G81, M3, M30 ecc.) e dai parametri di indirizzo. Le istruzioni
di organizzazione sono composte da "parole chiave" (WHILE, RETURN
ecc.) o anche da una combinazione di lettere/cifre.
Sono ammessi blocchi NC che contengono esclusivamente calcoli di
variabili.
In un blocco NC possono essere programmate diverse istruzioni NC,
se non utilizzano le medesime lettere di indirizzo e non prevedono
funzionalità "opposte".
Esempi
 Combinazione ammessa: N10 G1 X100 Z2 M8
 Combinazione non ammessa:
N10 G1 X100 Z2 G2 X100 Z2 R30 – più volte le stesse lettere di
indirizzo o
N10 M3 M4 – funzionalità opposta.
Parametri di indirizzo NC
I parametri di indirizzo sono composti da 1 o 2 lettere, seguite da
 un valore
 un'espressione matematica
 un "?" (programmazione geometrica semplificata VGP)
 una "i" come identificativo per parametri di indirizzo incrementali
(esempi: Xi..., Ci..., XKi..., YKi... ecc.)
 una variabile #
 una costante (_constname)
