HEIDENHAIN MANUALplus 620, CNC PILOT 640 211
4.4 Elementi g
e
ometr
ici pr
ofilo di t
o
rn
it
ur
a

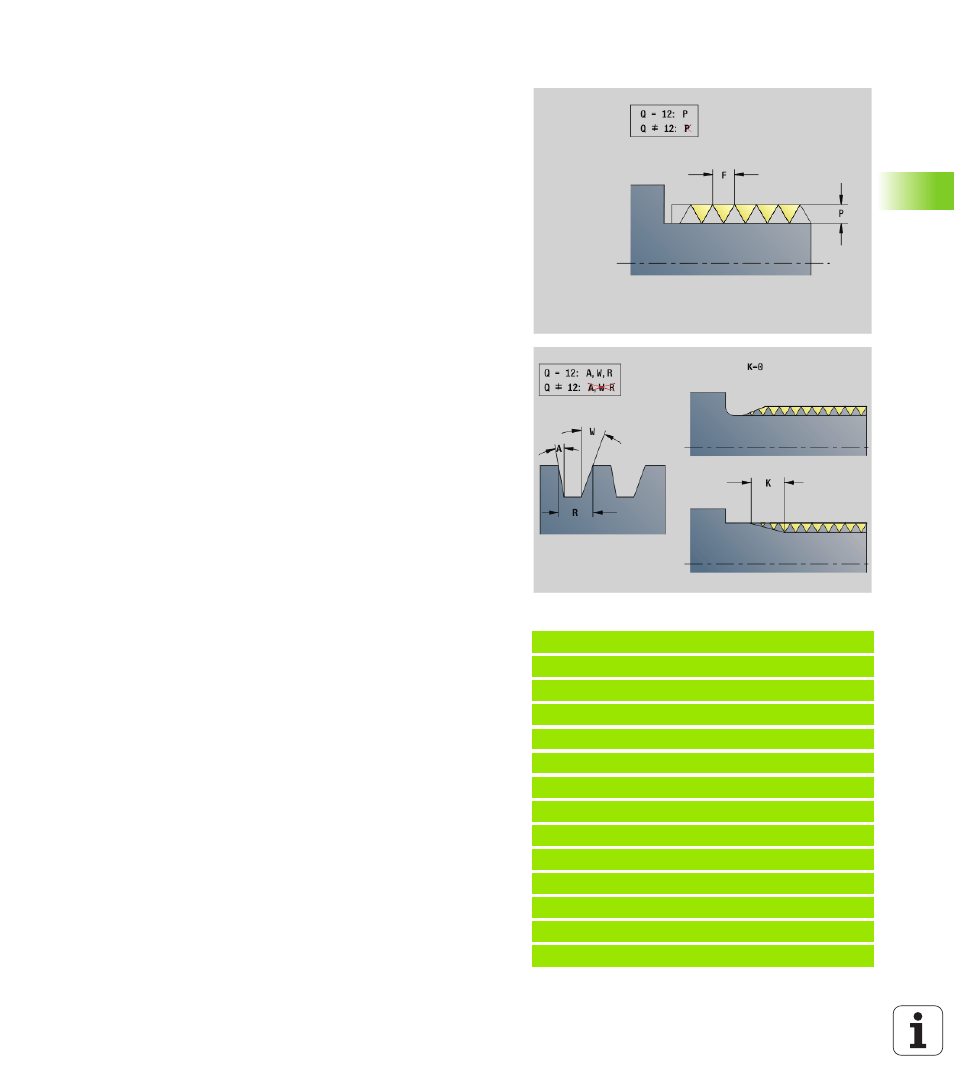

Filettatura (in generale) G37-Geo
L'istruzione G37 definisce i tipi di filettature elencati. Sono possibili
filettature a più principi e filettature concatenate. Si concatenano le
filettature con la programmazione di più blocchi G01/G37 in
successione.
Esempio: G37
. . .
FINISHED [ PEZZO FINITO ]
N1 G0 X0 Z0
N2 G1 X20 BR-2
N3 G1 Z-30
N4 G37 Q2 [Metrica ISO]
N5 G25 H7 I1.7 K7
N6 G1 X30 BR-1.5
N7 G1 Z-40
N8 G37 F1.5 [Filettatura fine metrica ISO]
N9 G25 H7 FP1.5
N10 G1 X40
N11 G1 Z-60
. . .
Parametri
Q
Tipo di filetto (default: 1)
 1: filettatura fine metrica ISO (DIN 13 Parte 2, Serie 1)
 2: filettatura metrica ISO (DIN 13 Parte 1, Serie 1)
 3: filettatura conica metrica ISO (DIN 158)
 4: filettatura conica metrica ISO (DIN 158)
 5: filettatura trapezoidale metrica ISO (DIN 103 Parte 2,
Serie 1)
 6: filettatura trapezoidale radiale metr. (DIN 380 parte 2, riga 1)
 7: filettatura a sega metrica (DIN 513 Parte 2, Serie 1)
 8: filettatura tonda cilindrica (DIN 405 Parte 1, Serie 1)
 9: filettatura Whitworth cilindrica (DIN 11)
 10: filettatura Whitworth conica (DIN 2999)
 11: filettatura tubolare Whitworth (DIN 259)
 12: filettatura non normalizzata
 13: filettatura grossolana US UNC
 14: filettatura fine US UNF
 15: filettatura extrafine US UNEF
 16: filettatura tubolare conica US NPT
 17: filettatura tubolare Dryseal conica US NPTF
 18: filettatura tubolare cilindrica US NPSC con lubrificante
 19: filettatura tubolare cilindrica US NPFS senza lubrificante
F Passo filetto
 con Q=1, 3..7, 12 necessario
 per altri tipi di filettatura F viene determinato in base al
diametro, se non è programmato
P Profondità di filettatura – indicare solo con Q=12
K Lunghezza di uscita per filettature senza scarico (default: 0)
D Punto di riferimento (default: 0)
 0: uscita filetto alla fine dell'elemento di riferimento
 1: uscita filetto all'inizio dell'elemento di riferimento
