110 Units smart.Turn
2.6 Unit - Pr
ef
or
at
ur
a asse C
Unit "Preforatura fresatura profilo figure
superficie frontale"
La Unit determina la posizione di preforatura e realizza il foro. Il ciclo di
fresatura successivo riceve la posizione di preforatura mediante il
riferimento memorizzato in NF.
Nome Unit: DRILL_MAN_KON_C / Cicli: G840 A1 (vedere pagina 351);
G71 (vedere pagina 317)
Accesso alla banca dati tecnologici
 Tipo di lavorazione: foratura
 Parametri correlati: F, S

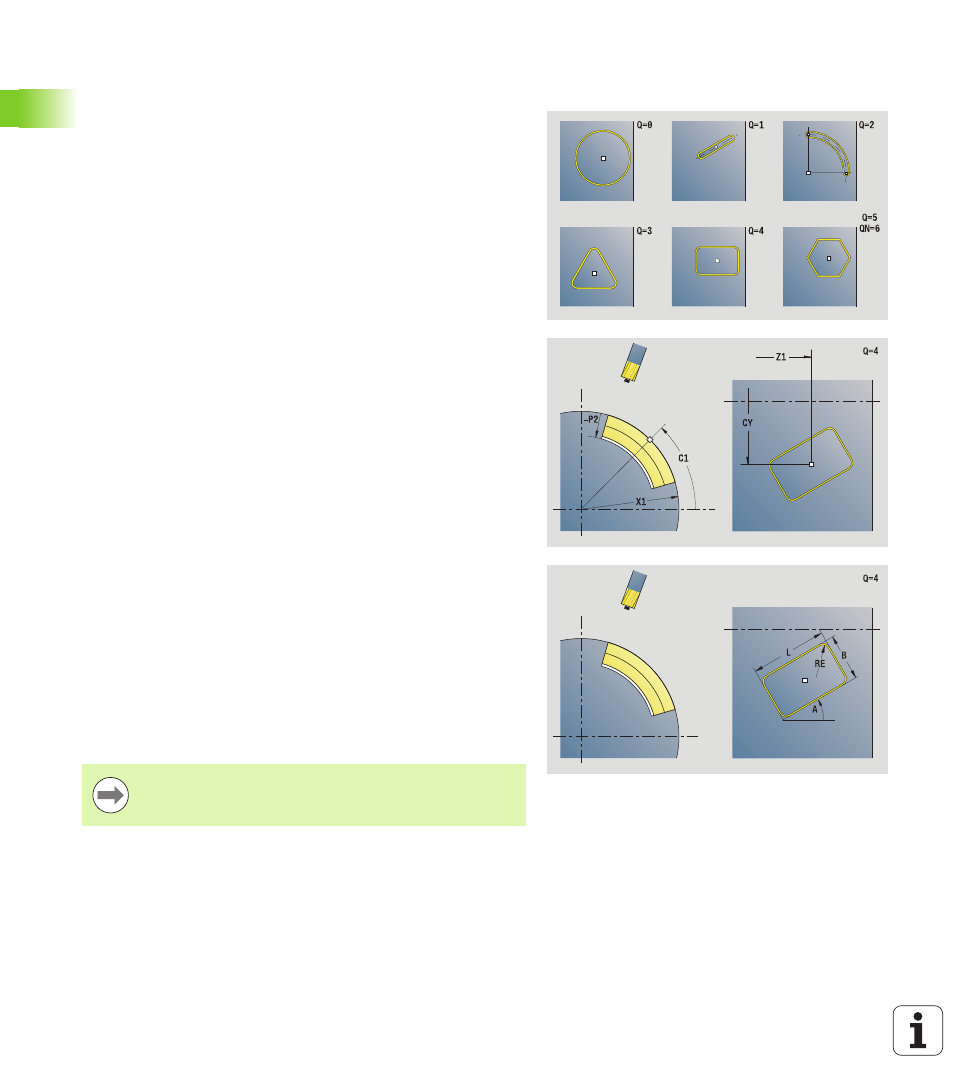

Maschera Figura
Q
Tipo di figura
 0: cerchio
 1: scanalatura lineare
 2: scanalatura circolare
 3: triangolo
 4: rettangolo, quadrato
 5: poligono
QN Numero di spigoli poligono - solo con Q=5 (poligono)
Z1 Centro figura
C1 Angolo centro figura
CY Sviluppo centro figura
X1 Spigolo superiore fresatura
P2 Profondità figura
L Lunghezza lato/Apertura chiave
 L>0: lunghezza lato
 L<0: apertura chiave (diametro cerchio interno) nel
poligono
B Larghezza rettangolo
RE Raggio arrotondamento
A Angolo rispetto asse Z
Q2 Senso di rotazione scanalatura - solo Q=2 (scanalatura
circolare)
 cw: in senso orario
 ccw: in senso antiorario
W Angolo punto finale scanalatura - solo Q=2 (scanalatura
circolare)
Programmare solo i parametri rilevanti per il tipo di figura
selezionato.
