138 Units smart.Turn
2.9 Units - F
resat
ur
a superficie fr
ontale

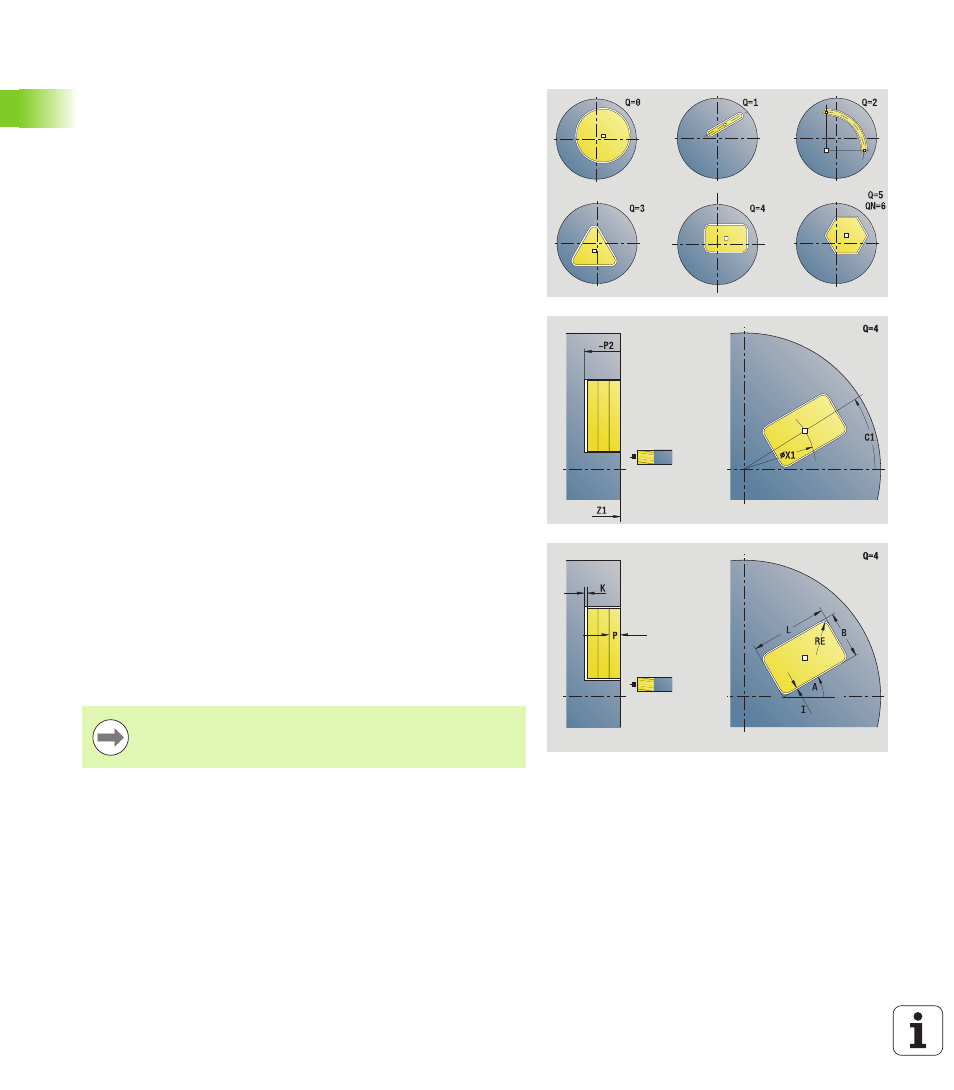

Unit "Fresatura tasche figure superficie frontale"
La Unit fresa la tasca definita con Q. Selezionare in QK il tipo di
lavorazione (sgrossatura/finitura) e la strategia di penetrazione.
Nome Unit: G84x_Fig_Stirn_C / Cicli: G845 (vedere pagina 362); G846
(vedere pagina 366)
Accesso alla banca dati tecnologici
 Tipo di lavorazione: fresatura
 Parametri correlati: F, S, FZ, P
Maschera Figura
Q
Tipo di figura
 0: cerchio
 1: scanalatura lineare
 2: scanalatura circolare
 3: triangolo
 4: rettangolo, quadrato
 5: poligono
QN Numero di spigoli poligono - solo con Q=5 (poligono)
X1 Diametro centro figura
C1 Angolo centro figura
Z1 Spigolo superiore fresatura
P2 Profondità figura
L Lunghezza lato/Apertura chiave
 L>0: lunghezza lato
 L<0: apertura chiave (diametro cerchio interno) nel
poligono
B Larghezza rettangolo
RE Raggio arrotondamento
A Angolo rispetto asse X
Q2 Senso di rotazione scanalatura - solo Q=2 (scanalatura
circolare)
 cw: in senso orario
 ccw: in senso antiorario
W Angolo punto finale scanalatura - solo Q=2 (scanalatura
circolare)
Programmare solo i parametri rilevanti per il tipo di figura
selezionato.
