200 Programmazione DIN
4.3 Elementi f
ondamentali del pr
ofilo di t
o
rn
it
ur
a

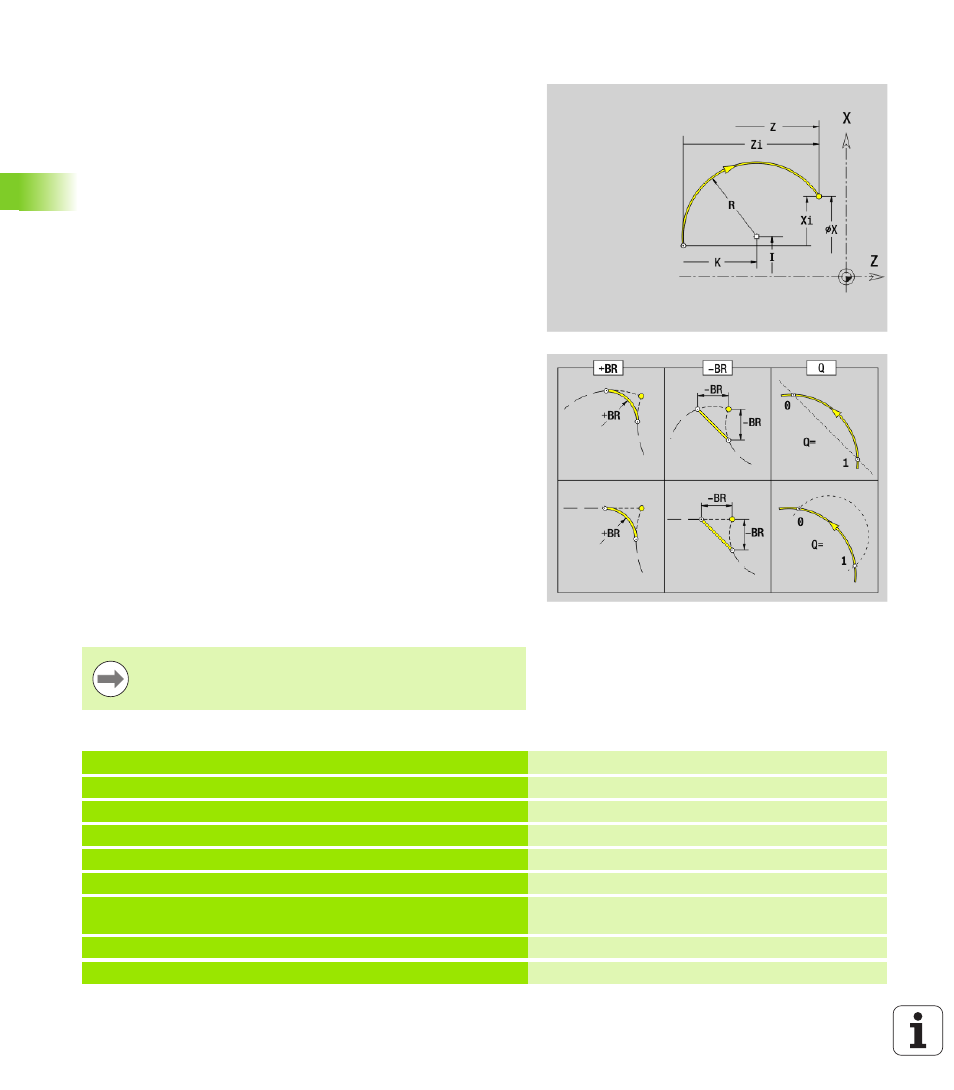

Arco di cerchio profilo di tornitura G12-Geo/G13-Geo
L'istruzione G12/G13 definisce un arco di cerchio in un profilo di
tornitura con quota centro assoluta. Senso di rotazione (vedere la
grafica di supporto):
 G12: in senso orario
 G13: in senso antiorario
Esempio: G12-Geo, G13-Geo
Parametri
X
Punto finale elemento di profilo (quota diametrale)
Z Punto finale elemento di profilo
I Centro (quota radiale)
K Centro
R Raggio
Q Punto d'intersezione. Punto finale se l'arco di cerchio interseca
una retta o un arco di cerchio (default: 0):
 0: punto d'intersezione vicino
 1: punto d'intersezione distante
BR Smusso/Arrotondamento. Definisce il raccordo con il
successivo elemento del profilo. Programmare il punto finale
teorico, se si indica uno smusso/arrotondamento.
 Nessuna immissione: raccordo tangenziale
 BR=0: raccordo non tangenziale
 BR>0: raggio arrotondamento
 BR<0: larghezza smusso
BE, BF, BD, BP e BH (vedere "Attributi di lavorazione per elementi
geometrici" a pagina 196)
FP
Senza lavorazione elemento (necessario solo per TURN PLUS):
 0: senza lavorazione elemento fondamentale (retta)
 1: senza lavorazione elemento di sovrapposizione (ad es.
smusso o arrotondamento)
 2: senza lavorazione elemento base/di sovrapposizione
Programmazione X, Z: assoluto, incrementale, modale o
"?"
. . .
FINISHED [ PEZZO FINITO ]
N1 G0 X0 Z-10
. . .
N7 G13 Xi-15 Zi15 R20 Punto di arrivo incrementale e raggio
N8 G12 X? Z? R15 Noto solo il raggio
N9 G13 X25 Z-30 R30 BR10 Q1 Arrotondamento nel raccordo e selezione punto di
intersezione
N10 G13 X5 Z-10 I22.3325 K-12.584 Punto di arrivo e centro assoluto
. . .
