HEIDENHAIN MANUALplus 620, CNC PILOT 640 295
4.1
9
Cicli di filet
tat
ur
a

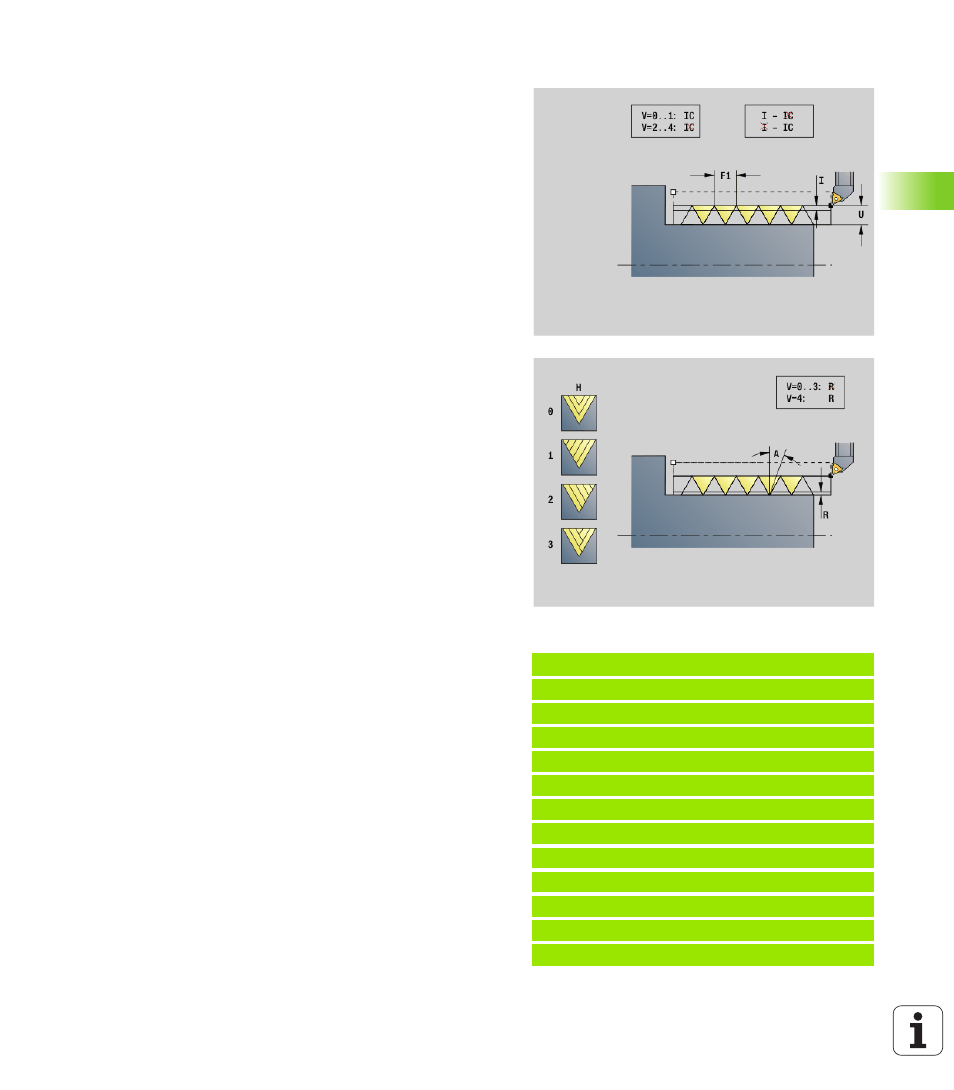

Ciclo di filettatura G31
L'istruzione G31 esegue filettature semplici, concatenate e a più
principi definite con G24-Geo, G34-Geo o G37-Geo. G31 può lavorare
anche un profilo filettato, che è definito direttamente dopo la chiamata
ciclo e chiuso con G80.
Esempio: G31
. . .
FINISHED [ PEZZO FINITO ]
N 2 G0 X16 Z0
N 3 G52 P2 H1
N 4 G95 F0.8
N 5 G1 Z-18
N 6 G25 H7 I1.15 K5.2 R0.8 W30 BF0 BP0
N 7 G37 Q12 F2 P0.8 A30 W30
N 8 G1 X20 BR-1 BF0 BP0
N 9 G1 Z-23.8759 BR0
N 10 G52 G95
N 11 G3 Z-41.6241 I-14.5 BR0
N 12 G1 Z-45
Parametri
ID
Profilo ausiliario - Numero di identificazione del profilo da
lavorare
NS Numero di blocco iniziale profilo (riferimento a elemento base
G1-Geo; filettatura concatenata: numero blocco del primo
elemento base)
NE Numero di blocco finale profilo (riferimento a elemento base
G1-Geo; filettatura concatenata: numero blocco dell'ultimo
elemento base)
O Identificativo inizio/fine (default: 0). Uno smusso/
arrotondamento viene lavorato:
 0: nessuna lavorazione
 1: all'inizio
 2: alla fine
 3: all'inizio e alla fine
 4: viene lavorato uno smusso/arrotondamento – non un
elemento fondamentale (presupposto: sezione del profilo
con un elemento)
J Direzione di riferimento
 Nessun inserimento: viene determinata la direzione di
riferimento dal primo elemento del profilo.
 J=0: filetto assiale
 J=1: filetto radiale
I Incremento massimo
Nessun inserimento e V=0 (sezione truciolo costante):
I = 1/3 * F
IC Numero di tagli. L'incremento viene calcolato sulla base di IC e
U. Utilizzabile con:
 V=0 (sezione truciolo costante)
 V=1 (incremento costante)
B Lunghezza di entrata
Nessun inserimento: viene determinata la lunghezza di entrata
dal profilo. Se questo non è possibile, il valore viene calcolato
dai parametri cinematici. Il profilo filettato viene prolungato del
valore B.
P Lunghezza di sovracorsa
Nessun inserimento: viene determinata la lunghezza
sovracorsa dal profilo. Se questo non è possibile, il valore viene
calcolato. Il profilo filettato viene prolungato del valore P
A Angolo di accostamento (default: 30°).
