Percorso profilo superficie cilindrica G111-Geo

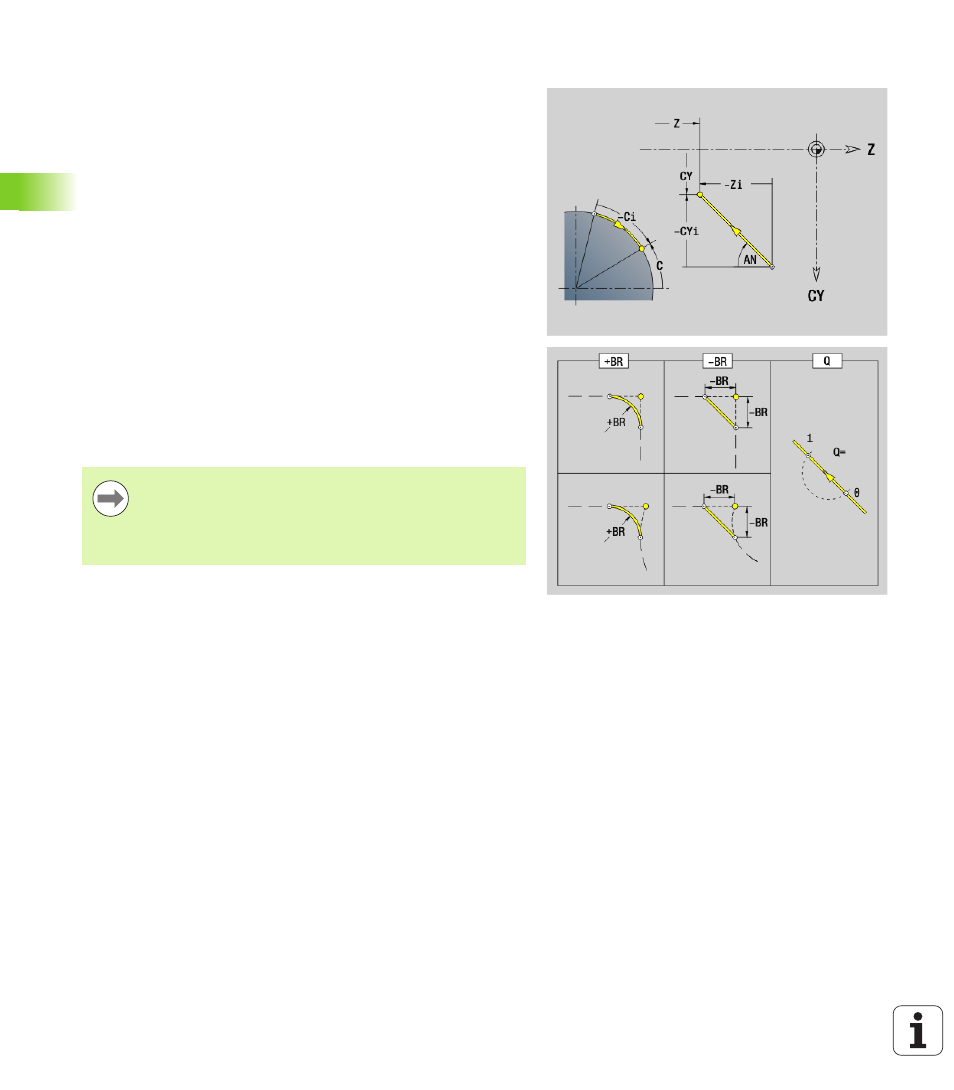

L'istruzione G111 definisce un percorso del profilo sulla superficie
cilindrica.
Parametri
Z
Punto finale
C Punto finale (angolo finale)
CY Punto finale come "quota percorso"; riferimento: sviluppo
superficie cilindrica con "diametro di riferimento"
AN Angolo rispetto asse Z
BR Smusso/Arrotondamento. Definisce il raccordo con il
successivo elemento del profilo. Programmare il punto finale
teorico, se si indica uno smusso/arrotondamento.
 Nessuna immissione: raccordo tangenziale
 BR=0: raccordo non tangenziale
 BR>0: raggio arrotondamento
 BR<0: larghezza smusso
Q Punto d'intersezione. Punto finale, se il percorso interseca una
retta (default: 0):
 Q=0: punto d'intersezione vicino
 Q=1: punto d'intersezione distante
Programmazione
 Z, CY: assoluto, incrementale, modale o "?"
 C: assoluto, incrementale o modale
 Programmare Z – C o Z – CY
