502 Programmazione DIN per l'asse Y
6.3 Pr
ofili del piano YZ

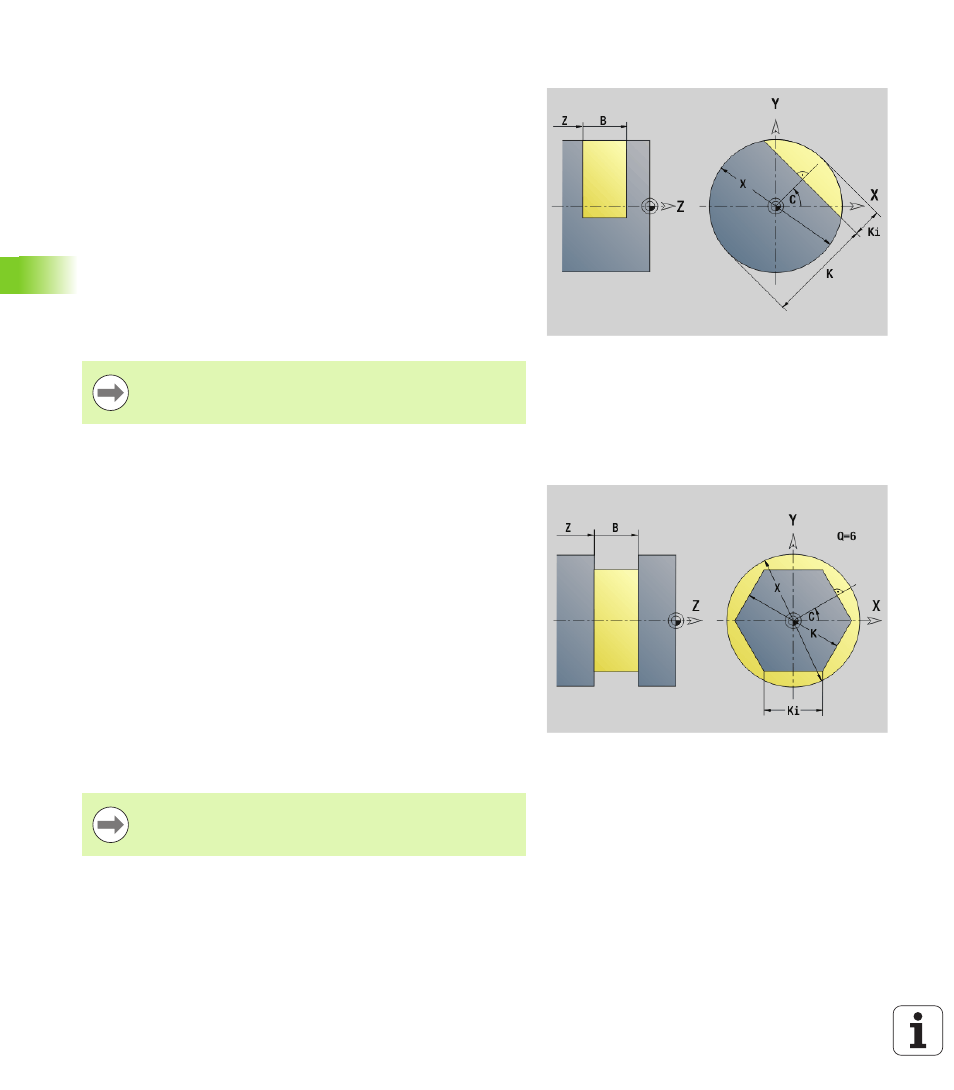

Superficie singola piano YZ G386-Geo
G386 definisce una superficie nel piano YZ.
Superficie poligonale piano YZ G487-Geo
G487 definisce una superficie poligonale nel piano YZ.
Parametri
Z
Spigolo di riferimento
K Spessore residuo
Ki Profondità
B Larghezza (riferimento: spigolo di riferimento Z)
 B<0: superficie in direzione Z negativa
 B>0: superficie in direzione Z positiva
X Diametro di riferimento
 Nessun inserimento: "X" dall'identificativo di sezione
 "X" sovrascrive "X" dall'identificativo di sezione
C Angolo di posizione della perpendicolare alla superficie
(default: "C" dall'identificativo di sezione)
Il diametro di riferimento X limita la superficie da
lavorare.
Parametri
Z
Spigolo di riferimento
K Apertura chiave (diametro del cerchio interno)
Ki Lunghezza lato
B Larghezza (riferimento: spigolo di riferimento Z)
 B<0: superficie in direzione Z negativa
 B>0: superficie in direzione Z positiva
X Diametro di riferimento
 Nessun inserimento: "X" dall'identificativo di sezione
 "X" sovrascrive la quota "X" specificata nell'identificativo di
sezione
C Angolo di posizione della perpendicolare alla superficie
(default: "C" dall'identificativo di sezione)
Q Numero delle superfici (Q >= 2)
Il diametro di riferimento X limita la superficie da
lavorare.
