152 Units smart.Turn
2.1
0
Units - F
resat
ur
a superficie cilindr
ica

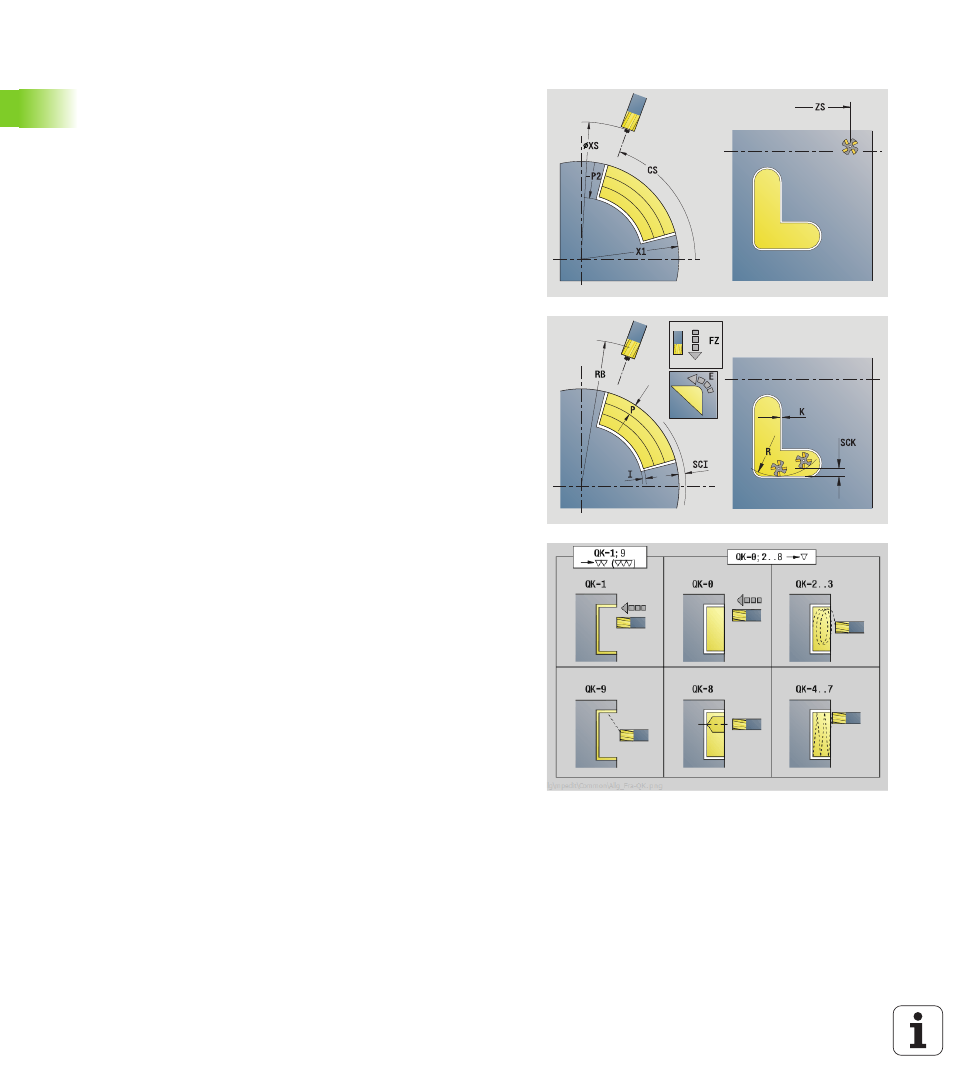

Unit "Fresatura tasche ICP superficie cilindrica"
La Unit fresa la tasca definita con Q. Selezionare in QK il tipo di
lavorazione (sgrossatura/finitura) e la strategia di penetrazione.
Nome Unit: G845_Tas_C_Mant / Cicli: G845 (vedere pagina 362);
G846 (vedere pagina 366)
Accesso alla banca dati tecnologici
 Tipo di lavorazione: fresatura
 Parametri correlati: F, S, FZ, P
Maschera Profilo
FK
vedere pagina 60
NS N. blocco iniziale profilo
NE N. blocco finale profilo
X1 Spigolo superiore di fresatura (quota diametrale)
P2 Profondità profilo
NF Tacca posizione (solo se QK=8)
Maschera Ciclo
QK
Tipo di lavorazione e strategia di penetrazione
 0: sgrossatura
 1: finitura
 2: sgrossatura elicoidale manuale
 3: sgrossatura elicoidale autom.
 4: sgross. pendolam. lin. manuale
 5: sgross. pendolam. lin. autom.
 6: sgross. pendolam. cir. manuale
 7: sgross. pendolam. cir. automatica
 8: sgross., entrata su pos. preforat.
 9: finitura, arco in entrata 3D
JT Direzione di esecuzione
 0: dall'interno verso l'esterno
 1: dall'esterno verso l'interno
H Direzione di fresatura
 0: discorde
 1: concorde
P Incremento massimo
I Sovrametallo in direzione di accostamento
K Sovrametallo parallelo al profilo
FZ Fattore di avanzamento
E Avanzamento ridotto
R Raggio di avvicinamento
WB Lunghezza entrata
EW Angolo di penetrazione
U Fattore di sovrapposizione (default: 0,5)
RB Piano di ritorno (quota diametrale)
Altre maschere: vedere pagina 58
