HEIDENHAIN MANUALplus 620, CNC PILOT 640 371
4.27 Cicli di scr
it
tur
a

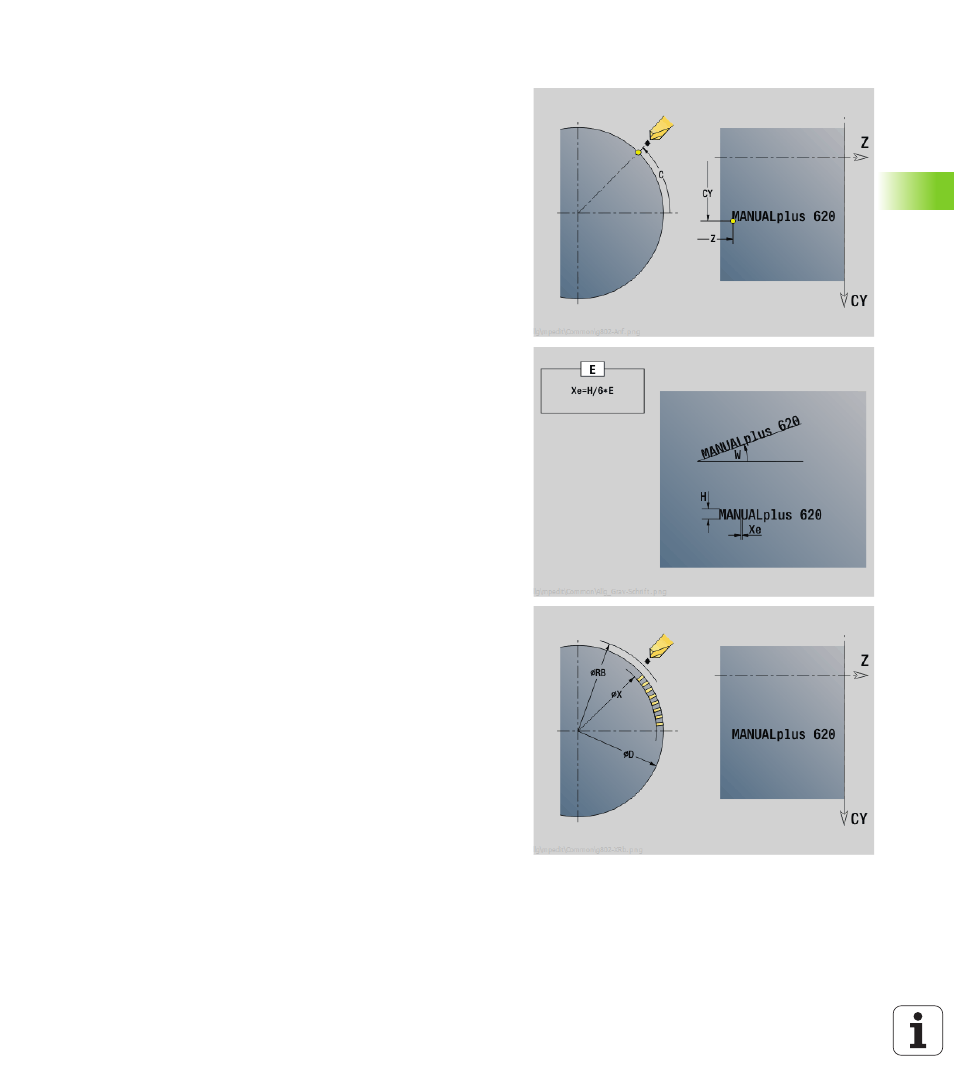

Scrittura superficie cilindrica G802
L'istruzione G802 incide stringhe di caratteri in disposizione lineare
sulla superficie cilindrica. Tabella di caratteri e altre informazioni:
vedere pagina 368.
I cicli incidono dalla posizione di partenza, oppure dalla posizione
corrente se non è indicata una posizione di partenza.
Esempio: se si incide una stringa di caratteri con più chiamate,
impostare la posizione di partenza alla prima chiamata. Programmare
le chiamate successive senza posizione di partenza.
Parametri
Z
Punto iniziale
C Angolo iniziale
CY Punto iniziale
X Punto finale (quota diametrale). Posizione X a cui si deve
accostare per la fresatura.
RB Piano di ritorno. Posizione X a cui si deve ritornare per il
posizionamento.
ID Testo da incidere
NF Numero di carattere. Codice ASCII del carattere da incidere
W Angolo di inclinazione
H Altezza carattere
E Fattore di distanza (calcolo: vedere figura)
D Diametro di riferimento
F Fattore di avanzamento di penetrazione (avanzamento di
penetrazione = avanzamento corrente * F)
