272 Programmazione DIN
4.1
7
Cicli di t
o
rn
it
ur
a r
if
e
ri
ti al pr
ofilo
In base alla definizione dell'utensile il Controllo numerico riconosce se
avviene una lavorazione esterna o interna.
Parametri
V
Identificativo inizio/fine (default: 0). Uno smusso/
arrotondamento viene lavorato:
 0: all'inizio e alla fine
 1: all'inizio
 2: alla fine
 3: nessuna lavorazione
 4: viene lavorato uno smusso/arrotondamento – non un
elemento fondamentale (presupposto: sezione del profilo
con un elemento)
B Calcolo del profilo
 0: automatico
 1: utensile sinistro (G41)
 2: utensile destro (G42)

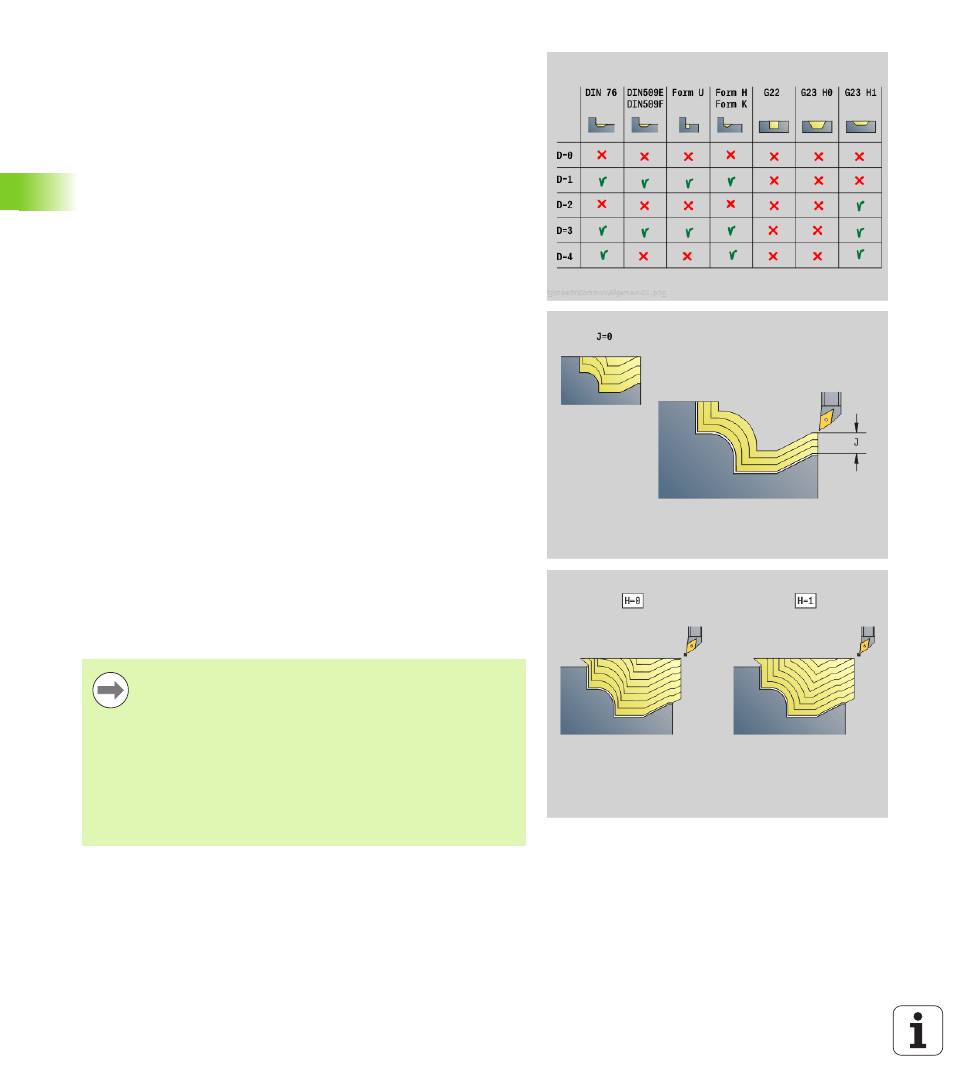

D Nascondi elementi (vedere figura)
J Sovramet. pezzo grezzo (quota radiale) - Attivo soltanto se
non è definito alcun pezzo grezzo.
H Parallelamente al profilo - Tipo di sezioni:
 0: profondità di passata costante
 1: sezioni equidistanti
HR Definizione della direzione di lavorazione principale
XA, ZA Punto iniziale pezzo grezzo (attivo solo se non è
programmato alcun pezzo grezzo):
 XA, ZA non programmato: il profilo del pezzo grezzo viene
definito dalla posizione dell'utensile e dal profilo ICP.
 XA, ZA programmato: definizione dello spigolo del profilo
pezzo grezzo.
 La compensazione del raggio del tagliente viene
eseguita.
 Un sovrametallo G57 "ingrandisce" il profilo (anche
profili interni).
 Un sovrametallo G58
 >0: "ingrandisce" il profilo
 <0: non viene considerato
 I sovrametalli G57/G58 vengono cancellati alla fine del
ciclo.
