76 Units smart.Turn
2.3 Units - T
roncat
u
ra

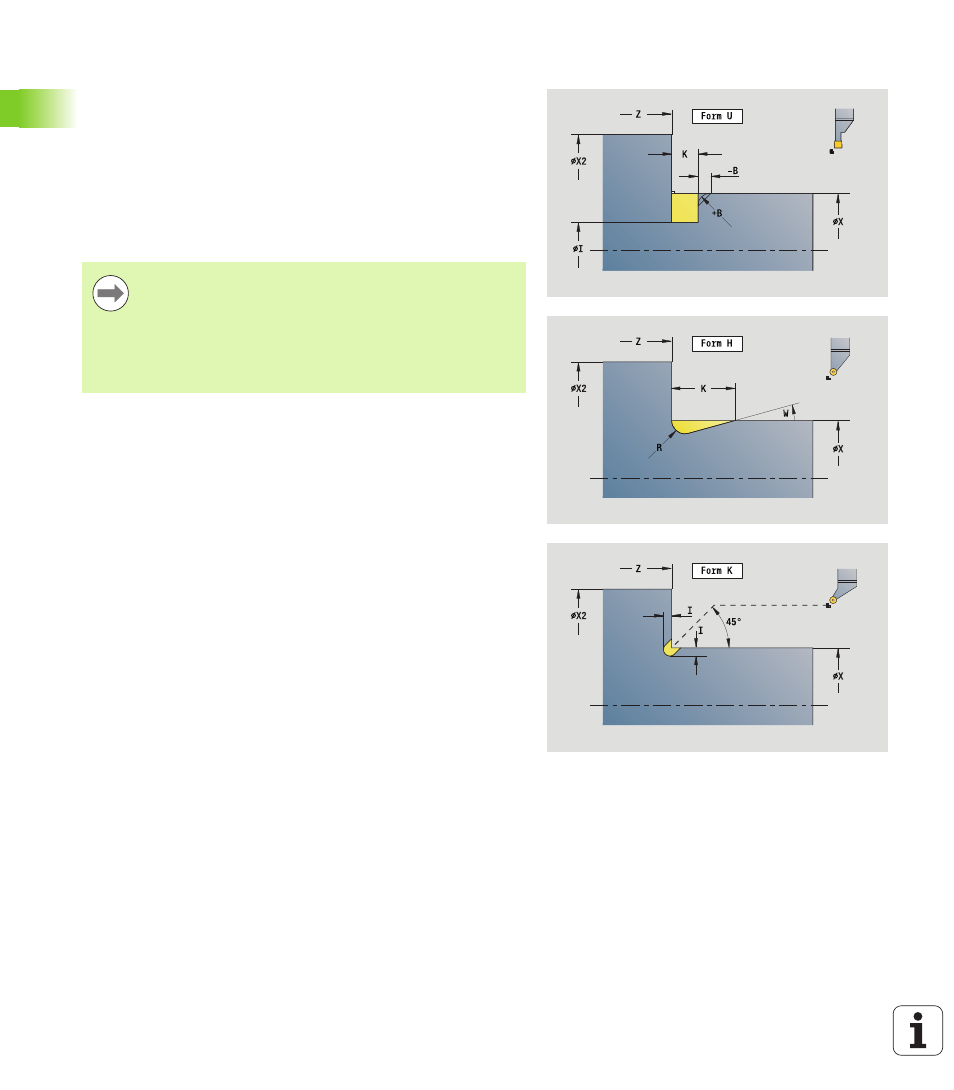

Unit "Scarico Forma H, K, U"
In funzione di KG la Unit crea uno degli scarichi seguenti:
 Forma U: la Unit realizza lo scarico e rifinisce la superficie piana
adiacente. A scelta può essere eseguito uno smusso/
arrotondamento.
 Forma H: il punto finale viene determinato sulla base dell'angolo di
entrata.
 Forma K: la forma realizzata del profilo dipende dall'utensile
impiegato, in quanto viene eseguita soltanto una passata lineare
nell'angolo di 45°.
Nome Unit: G85x_H_K_U / Ciclo: G810 (vedere pagina 308)
Accesso alla banca dati tecnologici
 Tipo di lavorazione: finitura
 Parametri correlati: F, S
 Selezionare innanzitutto il Tipo di sottosquadro KG e
immettere successivamente i valori per lo scarico
selezionato.
 I parametri con la stessa lettera di indirizzo vengono
modificati dal Controllo numerico anche per gli altri
scarichi. È pertanto necessario lasciare invariati tali
valori.
Maschera Profilo
KG
Tipo di sottosquadro
 Forma U: ciclo G856 (vedere pagina 313)
 Forma H: ciclo G857 (vedere pagina 314)
 Forma K: ciclo G858 (vedere pagina 315)
X1, Z1 Punto finale profilo (X: quota diametrale)
Scarico forma U
X2
Punto finale superficie piana (quota diametrale)
I Diametro scarico
K Lunghezza scarico
B Smusso/Arrotondamento
 B>0: raggio arrotondamento
 B<0: lunghezza smusso
Scarico forma H
K
Lunghezza scarico
R Raggio nello spigolo dello scarico
W Angolo di penetrazione
Scarico forma K
I
Profondità scarico (quota radiale)
Altre maschere: vedere pagina 58
