HEIDENHAIN MANUALplus 620, CNC PILOT 640 235
4.8 Pr
ofili della superficie cilindr
ica

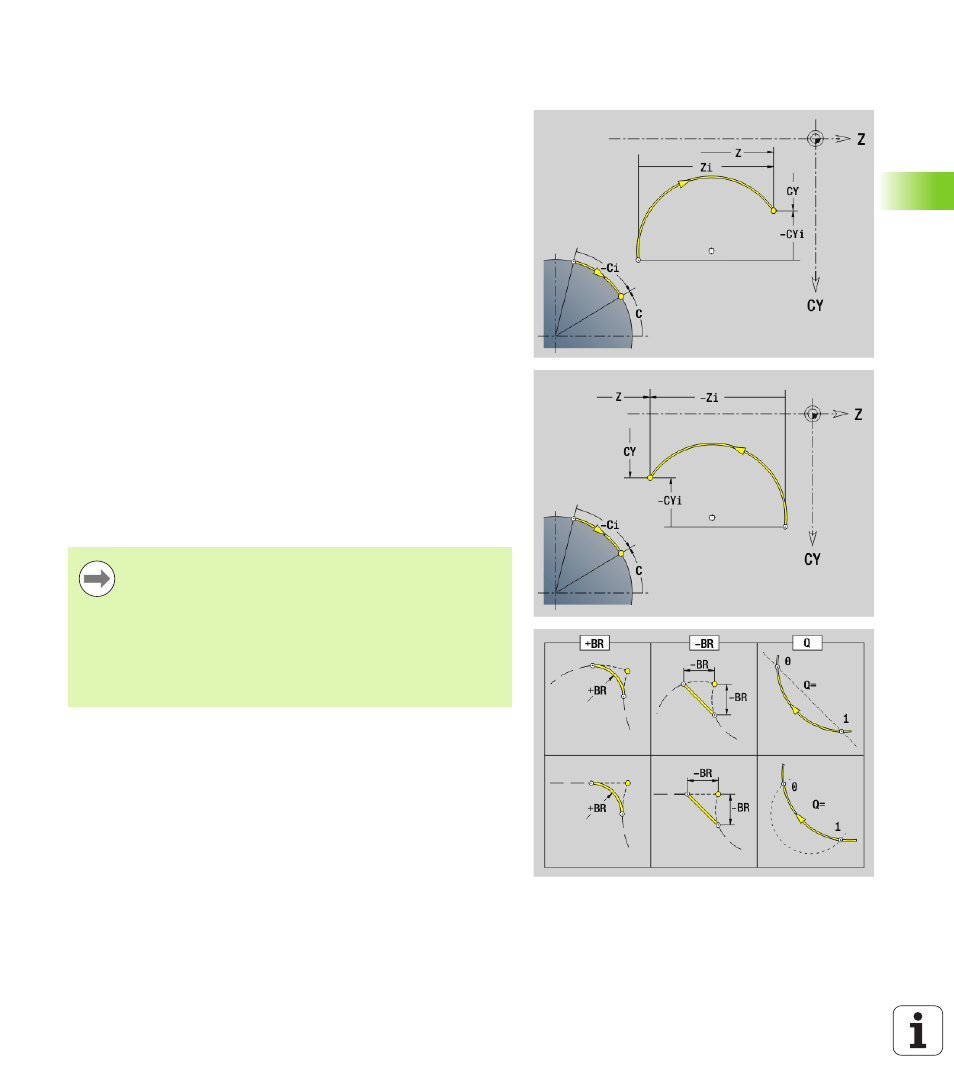

Arco di cerchio profilo superficie cilindrica G112-
Geo/G113-Geo
L'istruzione G112/G113 definisce un arco del profilo sulla superficie
cilindrica. Senso di rotazione: vedere la grafica di supporto
Parametri
Z
Punto finale
C Punto finale (angolo finale)
CY Punto finale come "quota percorso"; riferimento: sviluppo
superficie cilindrica con "diametro di riferimento"
R Raggio
K Centro in direzione Z
W Angolo del centro
J Angolo del centro come "quota percorso"
BR Smusso/Arrotondamento. Definisce il raccordo con il
successivo elemento del profilo. Programmare il punto finale
teorico, se si indica uno smusso/arrotondamento.
 Nessuna immissione: raccordo tangenziale
 BR=0: raccordo non tangenziale
 BR>0: raggio arrotondamento
 BR<0: larghezza smusso
Q Punto d'intersezione. Punto finale se l'arco di cerchio interseca
una retta o un arco di cerchio (default: 0):
 0: punto d'intersezione vicino
 1: punto d'intersezione distante
Programmazione
 Z, CY: assoluto, incrementale, modale o "?"
 C: assoluto, incrementale o modale
 K, J: assoluto o incrementale
 Programmare Z – C o Z – CY oppure K – W o K – J
 Programmare "Centro" o "Raggio"
 Con "Raggio" sono possibili solo archi <= 180°
