G840 – Sbavatura
L'istruzione G840 esegue la sbavatura, se si programma la Larghezza
smusso B
. Se nel profilo sono presenti intersezioni, stabilire con Tipo
di ciclo Q se deve essere lavorata la prima area (dal punto di
partenza) o l'intero profilo. Programmare solo i parametri riportati nella
tabella seguente.

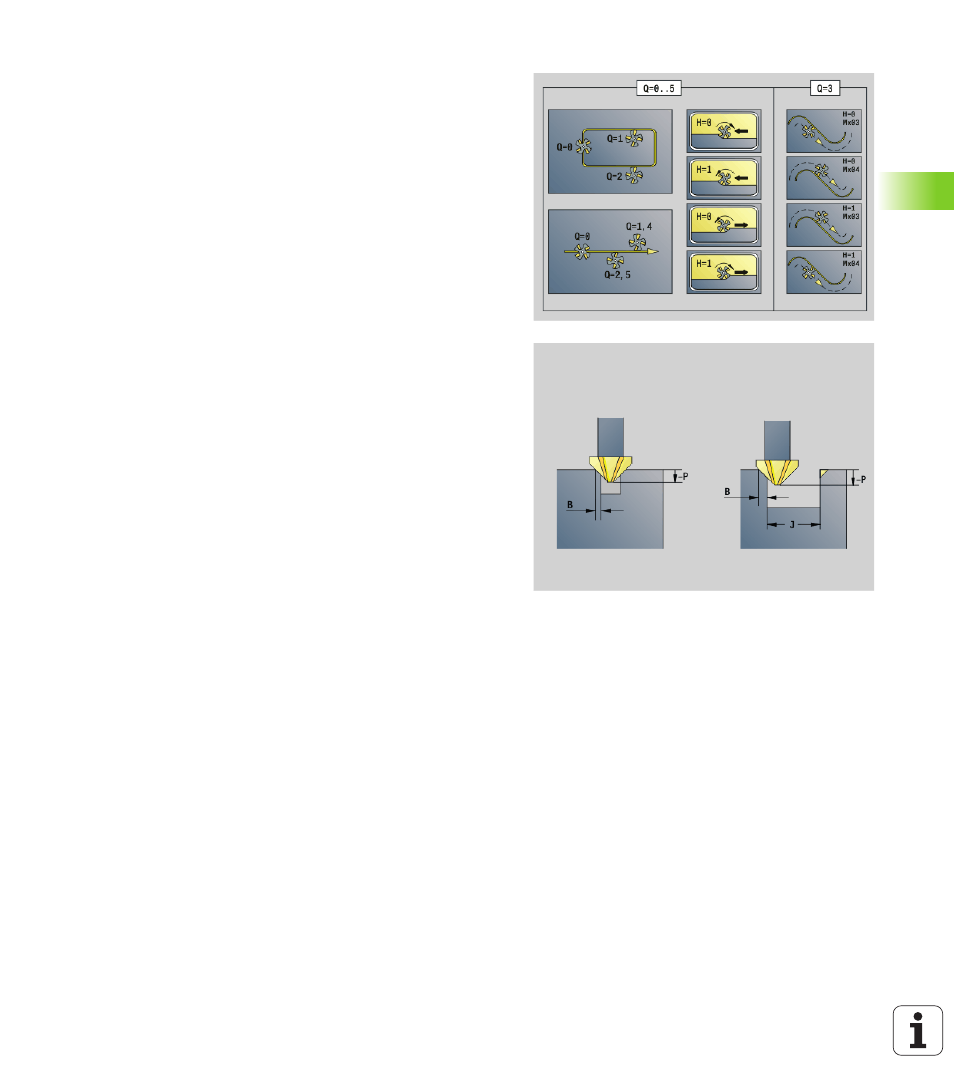

Parametri – Sbavatura
Q
Tipo di ciclo (= posizione di fresatura).
 Profili aperti. Nelle sovrapposizioni "Q" definisce se viene
lavorata la prima area (dal punto di partenza) o l'intero profilo.
 Q=0: centro fresa sul profilo (senza FRK)
 Q=1: lavorazione a sinistra del profilo. Nelle
sovrapposizioni l'istruzione G840 considera solo la prima
area del profilo (punto di partenza: 1° punto
d'intersezione).
 Q=2: lavorazione a destra del profilo. Nelle sovrapposizioni
l'istruzione G840 considera solo la prima area del profilo
(punto di partenza: 1° punto d'intersezione).
 Q=3: in funzione di "H" e del senso di rotazione della fresa
si esegue la fresatura a sinistra o a destra del profilo
(vedere tabella). Nelle sovrapposizioni l'istruzione G840
considera solo la prima area del profilo (punto di partenza:
1° punto d'intersezione).
 Q=4: lavorazione a sinistra del profilo. Nelle
sovrapposizioni l'istruzione G840 considera l'intero profilo.
 Q=5: lavorazione a destra del profilo. Nelle sovrapposizioni
l'istruzione G840 considera l'intero profilo.
 Profilo chiuso
 Q=0: centro fresa sul profilo (posizione di preforatura =
punto di partenza).
 Q=1: fresatura interna
 Q=2: fresatura esterna
 Q=3..5: non ammesso
ID Profilo di fresatura - Nome del profilo da fresare
NS Numero di blocco – Inizio parte del profilo
 Figure: numero di blocco della figura
 Profilo libero aperto o chiuso: primo elemento del profilo
(non punto di partenza)
NE Numero di blocco – Fine parte del profilo
 Figure, profilo libero chiuso: nessun inserimento
 Profilo libero aperto: ultimo elemento del profilo
 Il profilo è composto da un elemento:
 Nessuna immissione: lavorazione in direzione del profilo
 NS=NE programmato: lavorazione in senso contrario al
profilo
E Avanzamento ridotto per elementi circolari (default:
avanzamento corrente)
