308 Programmazione DIN
4.21 Cicli di esecuzione scar
ico
4.21 Cicli di esecuzione scarico

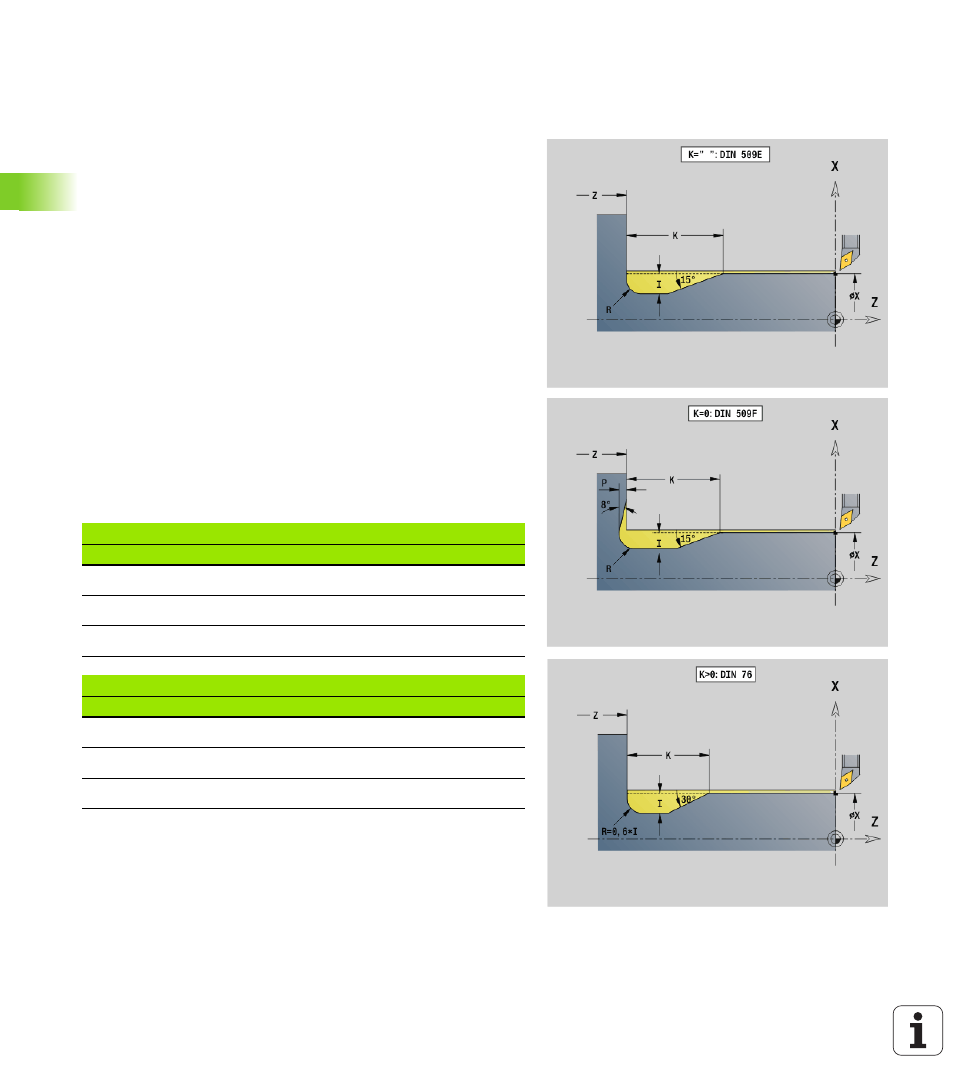

Ciclo scarico G85
L'istruzione G85 realizza scarichi a norma DIN 509 E, DIN 509 F e DIN
76 (scarico filetto).
L'istruzione G85 lavora il cilindro sporgente, se si posiziona l'utensile
sul diametro X "prima" del cilindro.
Gli arrotondamenti dello scarico vengono eseguiti con il raggio 0,6 * I.
 I = Profondità scarico
 K = Larghezza scarico
 R = Raggio scarico
 P = Profondità trasversale
 Angolo scarico con scarico DIN 509 E e F: 15°
 Angolo trasversale con scarico DIN 509 F: 8°
Parametri
X
Punto di arrivo (quota diametrale)
Z Punto di arrivo
I Profondità (quota radiale)
 DIN 509 E, F: sovrametallo di rettifica (default: 0)
 DIN 76: profondità scarico
K Larghezza di scarico e tipo di scarico
 K nessuna immissione: DIN 509 E
 K=0: DIN 509 F
 K>0: larghezza scarico per DIN 76
E Avanzamento ridotto per esecuzione scarico (default:
avanzamento attivo)
Parametro con lo scarico DIN 509 E
Diametro I K R
<= 18 0,25 2 0,6
> 18 – 80 0,35 2,5 0,6
> 80 0,45 4 1
Parametro con lo scarico DIN 509 F
Diametro I K R P
<= 18 0,25 2 0,6 0,1
> 18 – 80 0,35 2,5 0,6 0,2
> 80 0,45 4 1 0,3
