HEIDENHAIN MANUALplus 620, CNC PILOT 640 125
2.8 Units - Filet
tat
ur
a

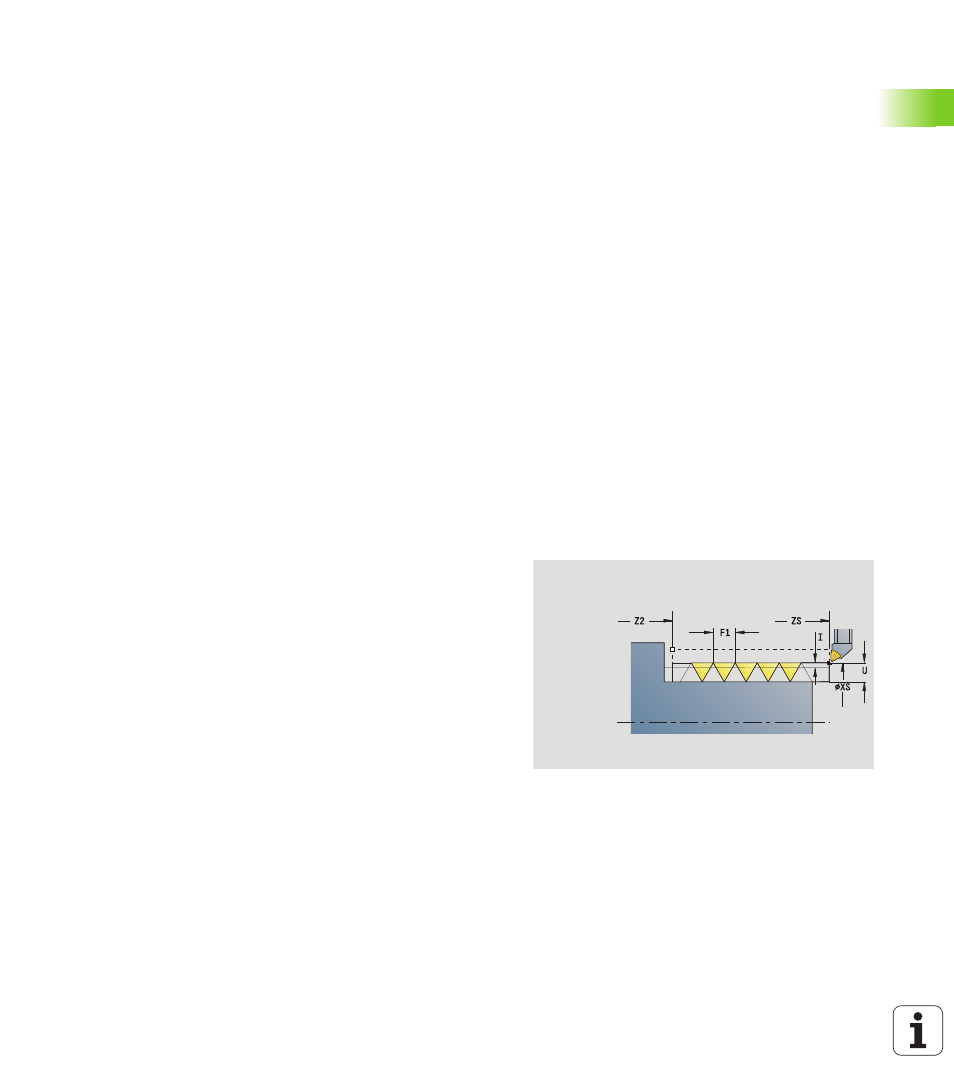

Unit "Filettatura ICP"
La Unit realizza un filetto interno o esterno a uno o più principi in
direzione assiale o radiale. Definire con ICP il profilo sul quale viene
applicata la filettatura.
Nome Unit: G31_ICP / Ciclo: G31 (vedere pagina 295)
Maschera Ciclo
H
Tipo di offset (offset tra i singoli accostamenti in direzione
di taglio)
 0: senza offset
 1: da sinistra
 2: da destra
 3: alternativamente a sinistra/a destra
V Tipo di incremento in profondità
 0: sezione truciolo costante
 1: incremento costante
 2: con configurazione di taglio residua
 3: senza configurazione di taglio residua
 4: come MANUALplus 4110
 5: incremento costante (come in 4290)
 6: costante con resto (come in 4290)
A Angolo di accostamento (riferimento: asse X; 0°<A<60°;
default 30°)
R Profondità di taglio residua (solo con V=4)
C Angolo di partenza
D Numero di principi
Q N. passate a vuoto
Altre maschere: vedere pagina 58
Accesso alla banca dati tecnologici
 Tipo di lavorazione: tornitura filettatura
 Parametri correlati: F, S
Maschera Filettatura
FK
Riferimento profilo: vedere pagina 60
NS N. blocco iniziale profilo
NE N. blocco finale profilo
O1 Modifica elemento geom.
 0: nessuna lavorazione
 1: all'inizio
 2: alla fine
 3: all'inizio e alla fine
 4: solo smusso e arrotondamento
O Posizione di filettatura
 0: filetto interno (accostamento in +X)
 1: filetto esterno (accostamento in –X)
