4.6 Pr
ofili asse C – Pr
incipi f
ondamentali
Centro curva come riferimento e posizione normale
Programmazione:
 centro sagoma <> centro curva
 raggio sagoma = raggio curva
 posizione normale
Queste istruzioni abbinano le scanalature alla distanza "raggio
sagoma+raggio curva" intorno al centro sagoma.

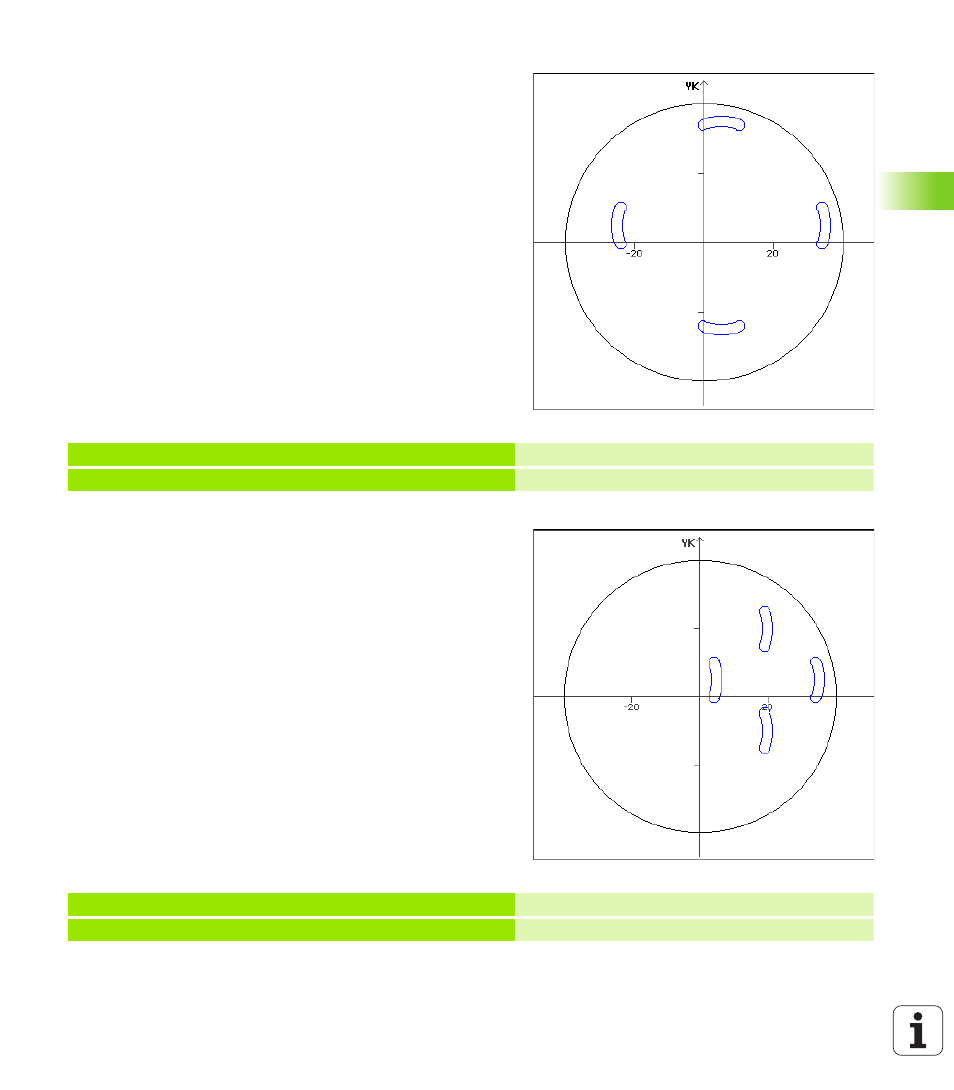

Esempio: centro della curva come riferimento, posizione normale
Centro curva come riferimento e posizione originale
Programmazione:
 centro sagoma <> centro curva
 raggio sagoma = raggio curva
 posizione originale
Queste istruzioni abbinano le scanalature alla distanza "raggio
sagoma+raggio curva" intorno al centro sagoma mantenendo l'angolo
iniziale e finale.
Esempio: centro della curva come riferimento, posizione originale
N.. G402 Q4 K30 A0 XK5 YK5 H0 Sagoma circolare, posizione normale
N.. G303 I0 J0 R15 A-20 W20 B3 P1 Scanalatura circolare
N.. G402 Q4 K30 A0 XK5 YK5 H1 Sagoma circolare, posizione originale
N.. G303 I0 J0 R15 A-20 W20 B3 P1 Scanalatura circolare
