3.3 Unit - Fresatura asse Y

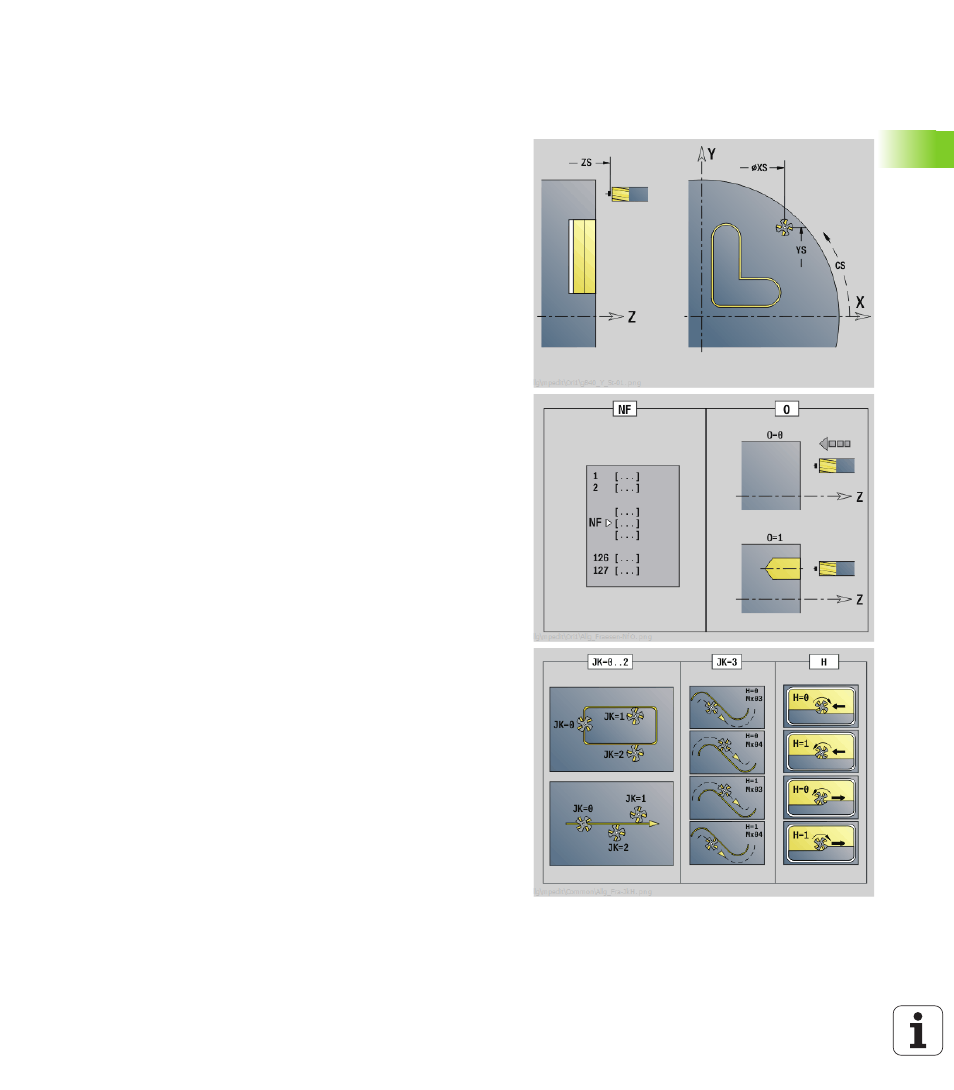

Unit "Fresatura profilo ICP piano XY"
La Unit fresa il profilo definito con ICP sul piano XY.
Nome Unit: G840_Kon_Y_Stirn / Ciclo: G840 (vedere pagina 353)
Accesso alla banca dati tecnologici
 Tipo di lavorazione: finitura a fresa
 Parametri correlati: F, S, FZ, P
Parametri maschera Profilo
FK
vedere pagina 60
NS N. blocco iniziale profilo
NE N. blocco finale profilo
Z1 Spigolo superiore fresatura
P2 Profondità profilo
Parametri maschera Ciclo
JK
Posizione di fresatura
 JK=0: sul profilo
 JK=1, profilo chiuso: all'interno del profilo
 JK=1, profilo aperto: a sinistra del profilo
 JK=2, profilo chiuso: all'esterno del profilo
 JK=2, profilo aperto: a destra del profilo
 JK=3, in funzione di H e MD
H Direzione di fresatura
 0: discorde
 1: concorde
P Incremento massimo
I Sovrametallo parallelo al profilo
K Sovrametallo in direzione di accostamento
FZ Avanzamento in accostamento
E Avanzamento ridotto
R Raggio di avvicinamento
O Comportamento in entrata
 0: diritto – Il ciclo si porta sul punto di partenza, penetra
con avanzamento e fresa il profilo.
 1: in preforatura - Il ciclo si posiziona sopra la posizione di
preforatura, penetra e fresa il profilo.
NF Tacca posizione (solo se O=1)
RB Piano di ritorno
Altre maschere: vedere pagina 58
