Valore nominale con limiti fissi
Un valore nominale è visualizzato tra i limiti fissi positivo e negativo.
Indicazione dei limiti fissi al di sopra e al di sotto di un valore nominale
U Premere il softkey LIMITI
U Evidenziare il campo di tolleranza desiderato
U Inserire il valore di tolleranza desiderato
U Ripetere per tutti i valori di tolleranza
U Premere il tasto FINISH
L'esempio seguente di 3 mm ± 0.005 mm è impiegato per indicare un
valore nominale con limiti fissi.
„ Nominale = 3.000 mm
„ Warning alto = 3.002
„ Warning basso = 2.998
„ Limite superiore = 3.004
„ Limite inferiore = 2.996
„ Grafico a barre max = 3.005
„ Grafico a barre min = 2.995

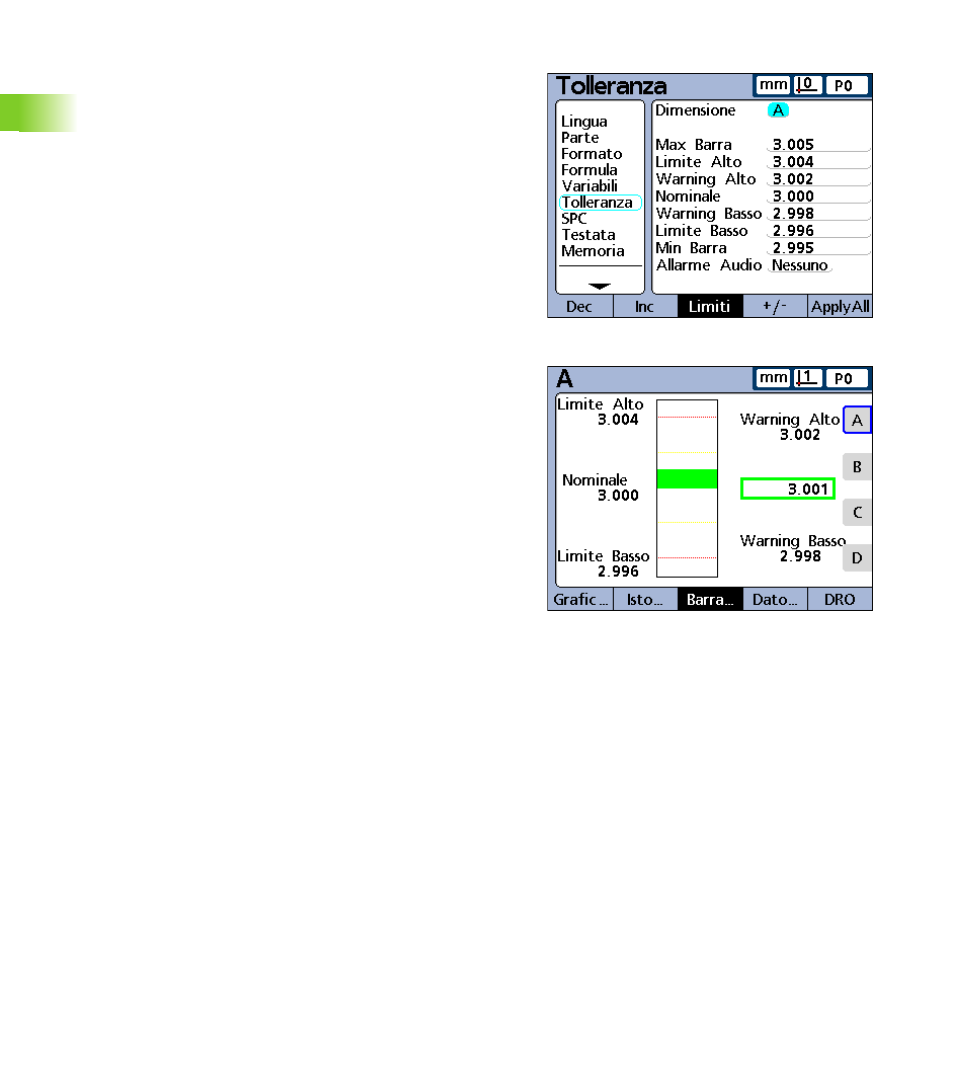

Valore nominale e tolleranze con limiti fissi per la
dimensione A.
Grafico a barre indicante le tolleranze con limiti fissi.
