32 1 Funzionamento
1
.4 V
ideat
e e menu LCD

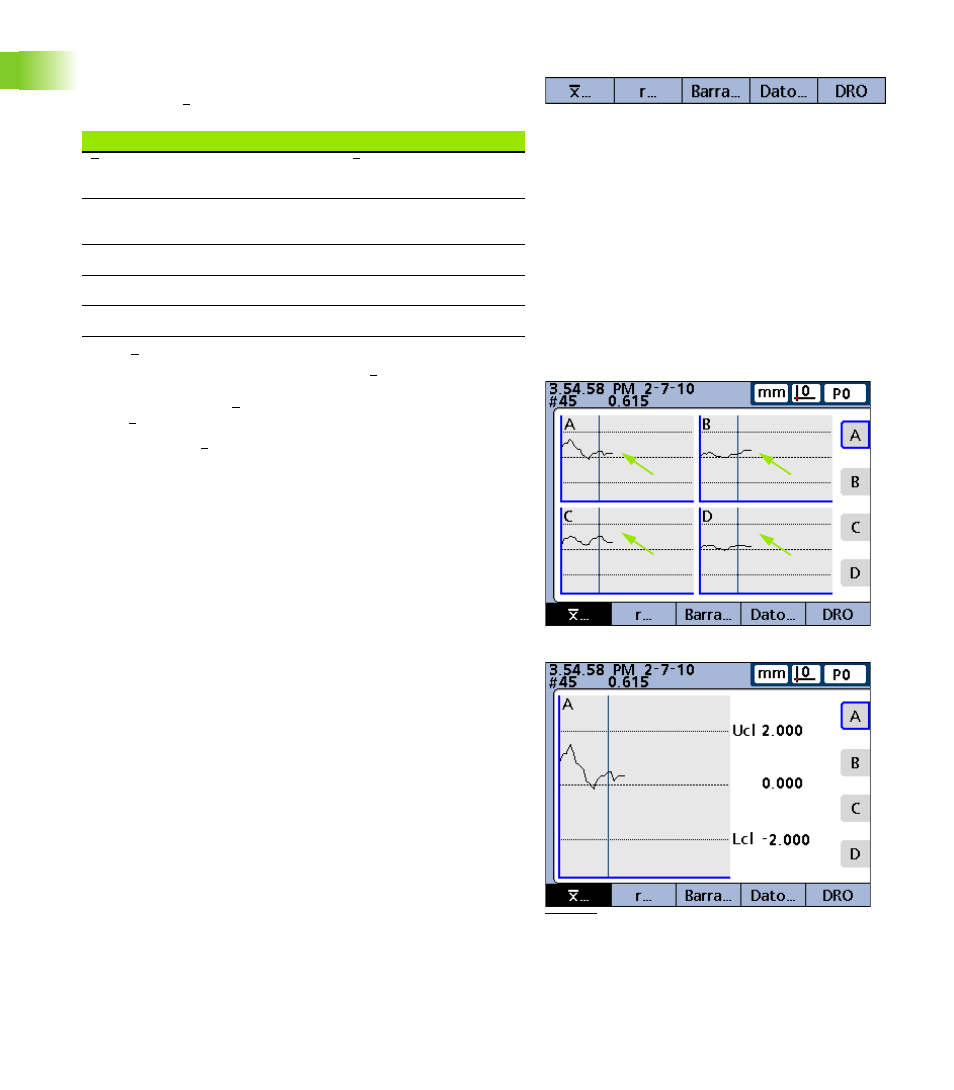

Softkey di Vista per sottogruppi maggiori di uno
Se si preme il softkey VISTA... utilizzando i sottogruppi maggiori di
uno, le etichette dei softkey cambiano proponendo cinque opzioni di
visualizzazione: x, r, barre, dati e DRO.
Grafici x dimensionali per sottogruppi maggiori di uno
Per sottogruppi SPC maggiori di 1, la videata x dimensionale è
visualizzata al posto della videata grafica dimensionale descritta in
precedenza. La videata x dimensionale rappresenta graficamente la
media (x) di ciascun sottogruppo per un massimo di 16 dimensioni.
Premere il softkey x... per modificare il numero di grafici rappresentati
sullo schermo. Premere un softkey dimensionale per visualizzare il
grafico di una singola dimensione.
Utilizzare i tasti freccia per scorrere i grafici se sono memorizzati più
dati di quelli visualizzabili.
Singoli sottogruppi vengono selezionati da una linea verticale sul
grafico. Spostare la linea verticale a sinistra e a destra tra i dati
memorizzati utilizzando i tasti freccia. L'ora e la data di memorizzazione
dei dati selezionati del sottogruppo vengono visualizzate nell'angolo in
alto a sinistra sullo schermo. Il numero ID del sottogruppo e il valore
dei dati della dimensione sono visualizzati nell'angolo in alto a sinistra.
Le visualizzazioni di dimensioni singole mostrano anche i limiti di
controllo.
Softkey di Vista per sottogruppi maggiori di uno.
Softkey di Vista Funzione
x... Visualizza la media (x) di ciascun sottogruppo
per un massimo di 16 dimensioni
r... Visualizza il range (r) di ciascun sottogruppo
per un massimo di 16 dimensioni
BAR... Visualizza dati in un grafico a barre
DATI... Visualizza dati numerici
DRO Visualizza la videata DRO
Linea verticale.
Grafici x per sottogruppi maggiori di uno.
