ND 2100G GAGE-CHEK 3
Introduzione ND 2100G
Tasti del pannello ND 2100G
I tasti del pannello vengono impiegati per inizializzare misurazioni di
figure, applicare tolleranze, inviare rapporti di risultati di misura e
configurare i parametri operativi.
quit cancel
enter finish
+/- 0
4
1
7
5 6
2 3
8 9
1 1
2
3
4
5
7 8
9
6
1 Schermo LCD
2 Softkey
3 Tasti dimensioni
4 Tasti di comando
5 Tasti freccia
6 Tastiera numerica
7 Tasti di scelta rapida
8 Tasto di stampa/invio
9 Tasto On/Off LCD

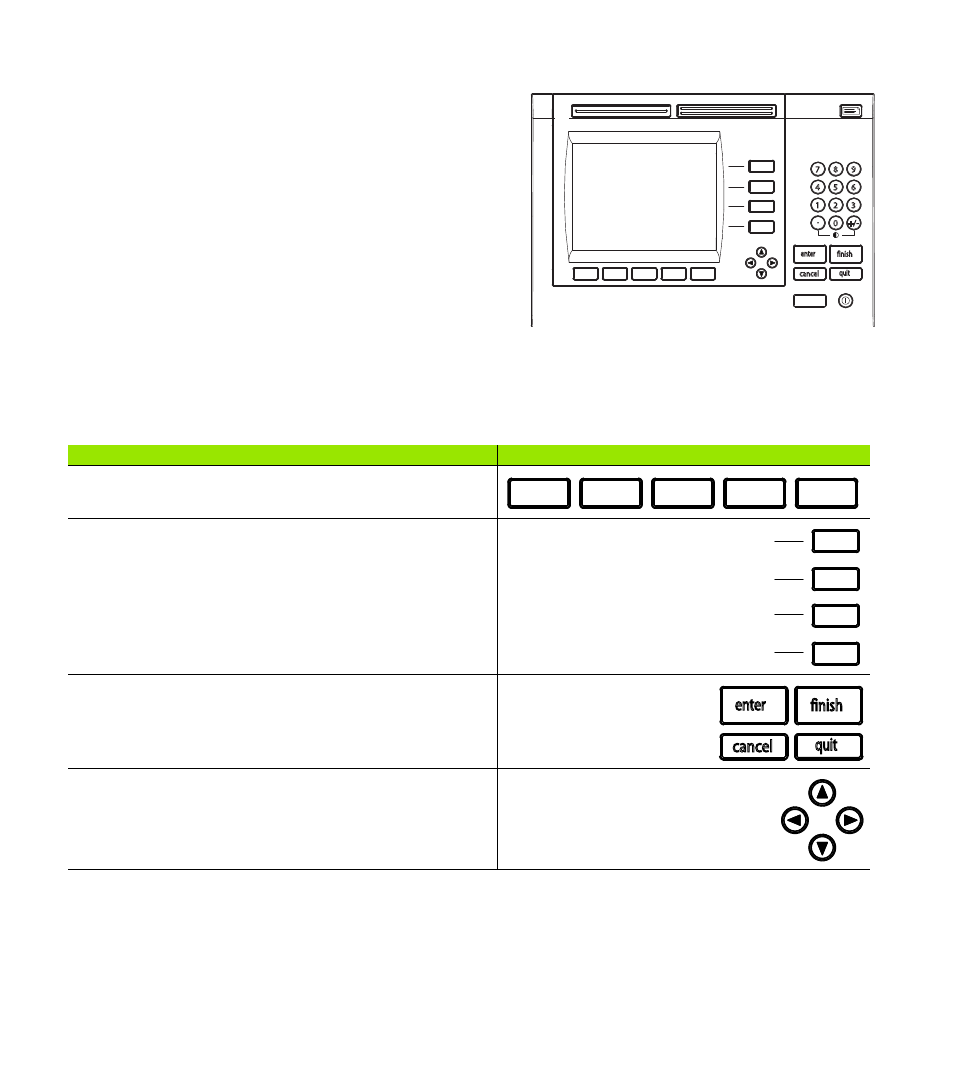

Tasti funzione del pannello Tasto del pannello
Softkey: funzioni programmabili in relazione alle attività
visualizzate sullo schermo LCD.
Tasti dimensioni È possibile assegnare una delle sei funzioni
attivabili mediante tasto da utilizzare quando è presente la videata
DRO. Se sono visualizzate videate con grafico, valore barra o dati,
i tasti delle dimensioni vengono impiegati per indicare i valori
delle singole dimensioni o un gruppo più piccolo di dimensioni.
Tasti di comando: controllo dei processi di misura e di
immissione dati.
Tasti freccia: scorrimento delle liste, navigazione nei menu e nei
campi delle videate di configurazione.
