66
2 Installazione e specifiche
2.2 Installazione dell'har
dw
ar
e
Collegamento di un computer
I dati dei risultati di misura possono essere inviati a un computer
tramite l'interfaccia RS-232 (
1
) utilizzando un cavo seriale "pin to pin".
Collegamento di un computer
U
Verificare che il visualizzatore ND 2100G e il computer non siano
alimentati.
U
Collegare la porta COM del computer all'interfaccia seriale (
1
)
RS-232 del visualizzatore ND 2100G utilizzando un cavo seriale
standard "diritto". Assicurarsi che i connettori del cavo sia ben fissati,
senza serrare eccessivamente le viti.
U
Accendere il computer e quindi il visualizzatore ND 2100G. Le
impostazioni di default del visualizzatore ND 2100G per la
comunicazione tramite l'interfaccia seriale RS-232 (
1
) sono:
U
Lanciare l'applicazione del computer da utilizzare per comunicare
con il visualizzatore ND 2100G e configurare le proprietà di
comunicazione della porta COM per adattarle a quelle del
visualizzatore ND 2100G.
Collegamento della cuffia e della stampante USB
Collegamento della cuffia
Gli allarmi audio possono essere inviati in cuffia in aree rumorose o in
cui è difficile rilevarli oppure in aree tranquille in cui gli allarmi audio
potrebbero costituire un disturbo.
Il jack audio (
1
) è disposto sul lato del visualizzatore ND 2100G.
Collegamento della cuffia
U
Verificare che l'alimentazione del visualizzatore ND 2100G sia
disinserita. Inserire la cuffia nella presa jack audio (
1
) sul lato dello
strumento.
U
Assicurarsi che la spina della cuffia sia completamente inserita.
Collegamento di una stampante USB
Il visualizzatore ND 2100G supporta alcune stampanti USB. I relativi
modelli sono specificati da HEIDENHAIN al momento dell'acquisto o
approvati da HEIDENHAIN successivamente.
La porta USB (
2
) è disposta sul lato del visualizzatore ND 2100G.
Collegamento della stampante USB
U
Verificare che il visualizzatore ND 2100G e la stampante non siano
alimentati. Collegare la stampante USB alla porta USB tipo A (
2
) sul
lato dello strumento.
U
Assicurarsi che la spina del cavo USB sia completamente inserita.

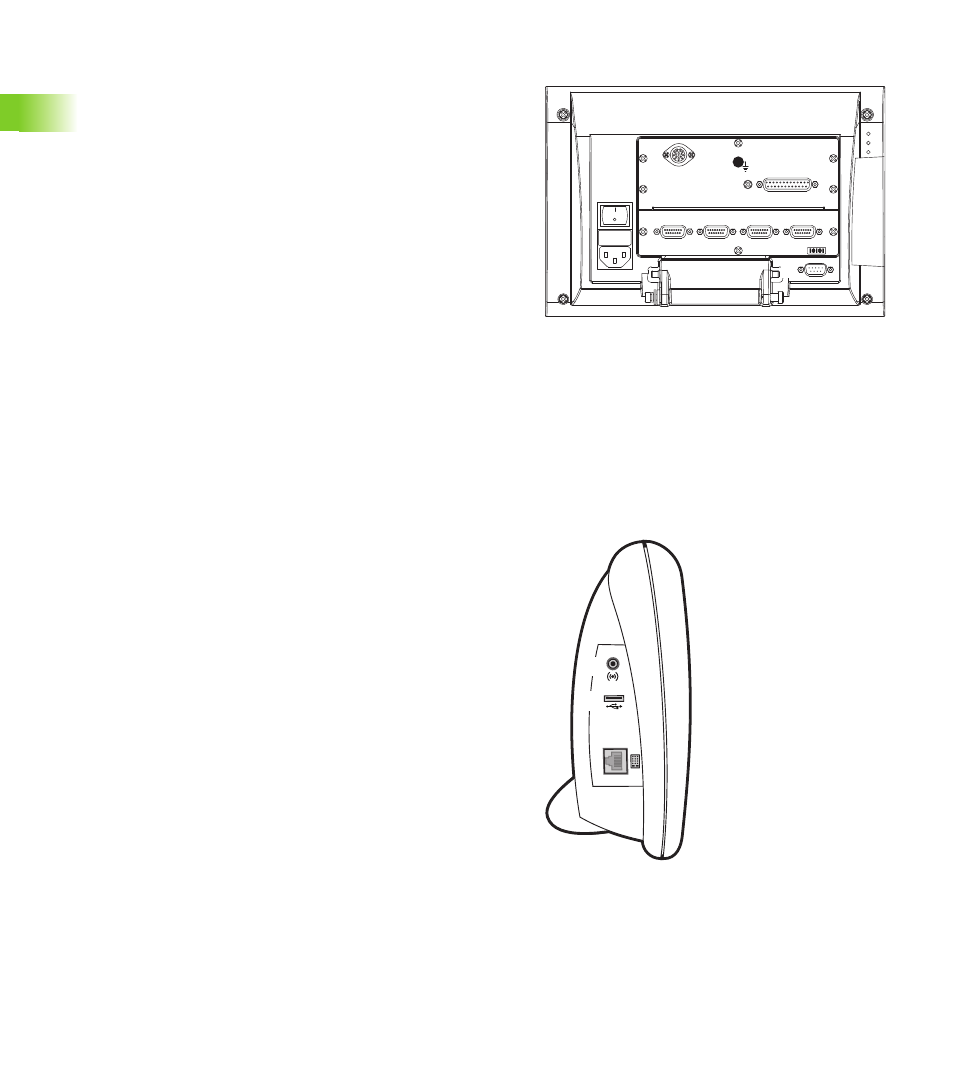

Connettore RS-232.
1
Baud rate
115.200
Lunghezza dato
8 bit
Bit di stop
1 bit
Parità
nessuna
Connettori per cuffia e USB.
1
2
