ND 2100G GAGE-CHEK 23
1
.3 Descr
izioni dei tasti del pannello
Tasti delle dimensioni
I testi delle dimensioni possono essere assegnati a una delle sei
funzioni attivabili mediante tasto da utilizzare quando è rappresentata
la videata DRO. Se sono visualizzate videate con grafico, barre e dati,
questi tasti vengono impiegati per indicare i valori delle singole
dimensioni o un gruppo più piccolo di dimensioni.

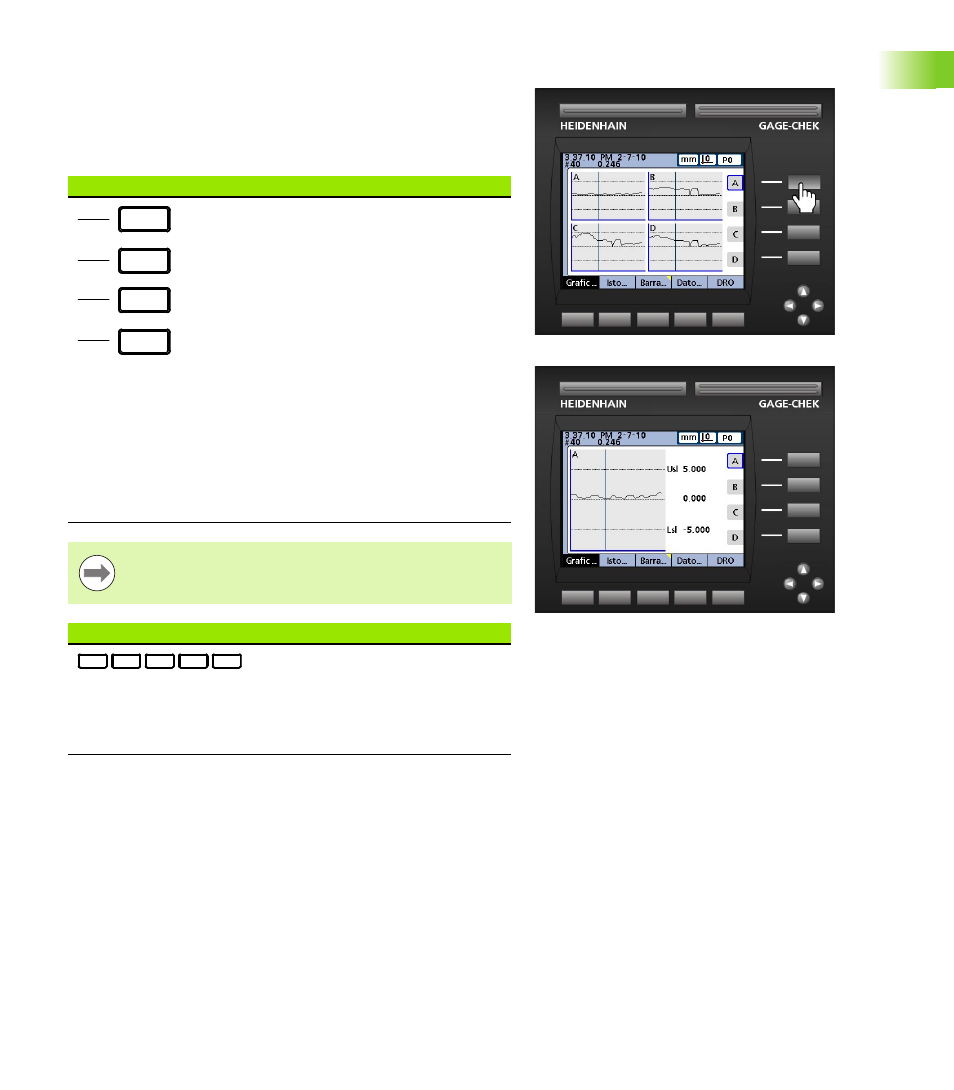

Se si preme il tasto della dimensione A in una videata
grafica, si seleziona il grafico A per la visualizzazione.
Tasti dimensioni Funzione
Premere un tasto dimensionale in:
„ Videata DRO: esegue la funzione
assegnata nella videata di
configurazione. Di default non è
assegnata alcuna funzione attivabile
mediante tasto finché l'utente non
imposta l'assegnazione
„ Videate grafiche: visualizza un
singolo grafico della dimensione
corrispondente
„ Videate a barra: visualizza una
singola barra indicante i valori attuali
della dimensione corrispondente
„ Videate di dati: visualizza una
singola tabella di dati dei valori
memorizzati della dimensione
corrispondente
Le assegnazioni dei tasti sono descritte dettagliatamente
a pagina 142.
Softkey Funzione
I softkey inizializzano le funzioni che
sono specificate sopra i tasti in basso
sulla videata LCD. Le etichette dei
softkey cambiano a seconda delle
diverse funzioni di sistema
selezionate.
