ND 2100G GAGE-CHEK 151
2.3 Configur
azione del sof
tw
a
re
Rag/Dia
Commuta tra i tipi di misura di raggio e diametro sulla videata DRO, se
nella videata di configurazione Formato è stato specificato il raggio o il
diametro. Commuta tra raggio e diametro su dimensioni singole se
assegnato a un tasto dimensione o su tutte le dimensioni se
assegnato ad altri tasti.
Recall
Richiama e applica l'ultimo preset origine utilizzato di questa
dimensione.
Relè
Gli stati di uscita di Relè 1 e Relè 2 possono essere assegnati a tasti.
Lo stato di uscita di ciascun relè è indipendente dall'altro e può essere
non messo sotto tensione (0), messo sotto tensione (1) o commutato
(0/1).
La lista delle operazioni relè include:
„ R1 0: relè 1 non sotto tensione (off, 0)
„ R1 1: relè 1 sotto tensione (on, 1)
„ R1 0/1: relè 1 commutato tra gli stati (da on a off o da off a on)
„ R2 0: relè 2 non sotto tensione (off, 0)
„ R2 1: relè 2 sotto tensione (on, 1)
„ R2 0/1: relè 2 commutato tra gli stati (da on a off o da off a on)

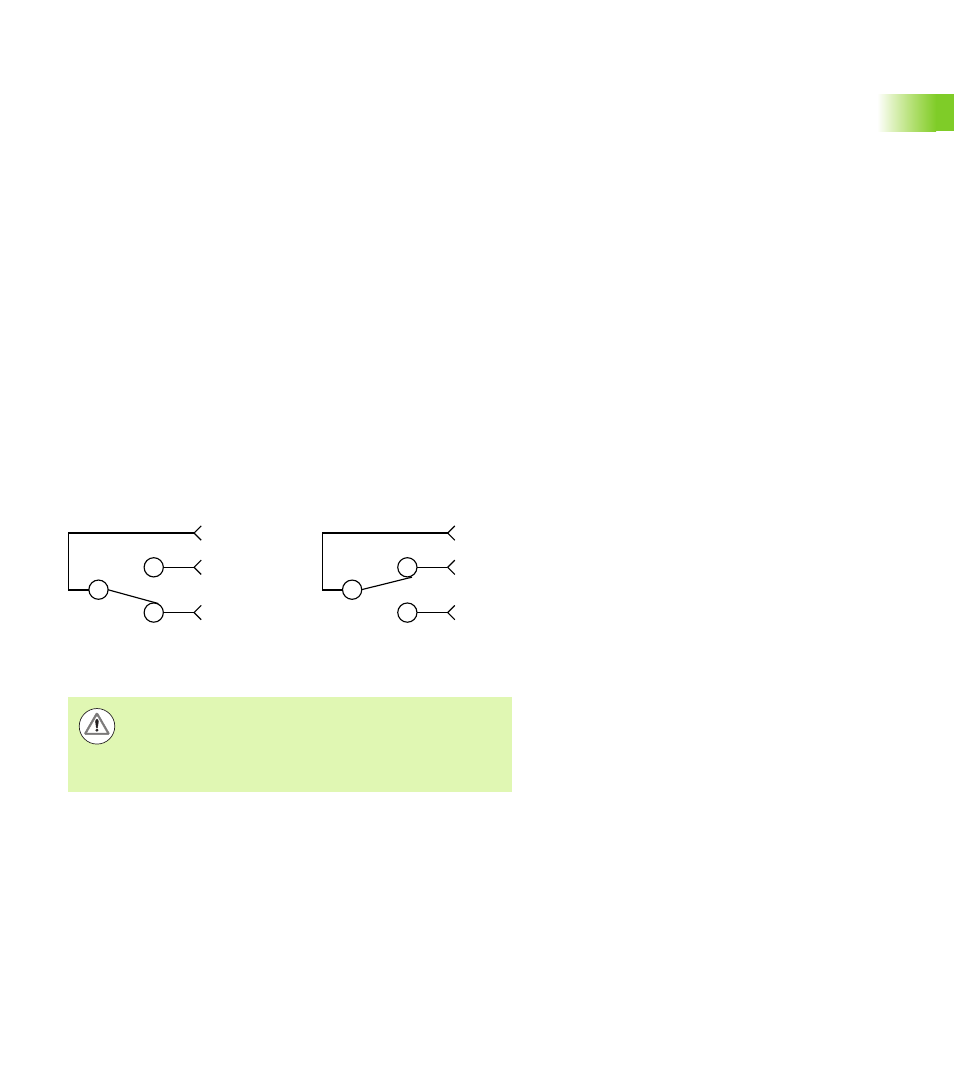

Non sotto tensione
Ingresso
Normalmente
aperto
Normalmente
chiuso
Sotto tensione
Ingresso
Normalmente
aperto
Normalmente
chiuso
Prestare attenzione a limitare la tensione e la corrente di
contatto relè ai valori massimi riportati nelle Specifiche a
pagina 275. Se si eccedono i valori massimi, è possibile
danneggiare il relè del visualizzatore ND 2100G e annullare
la garanzia sul prodotto.
