84 2 Installazione e specifiche
2.3 Configur
azione del sof
tw
a
re

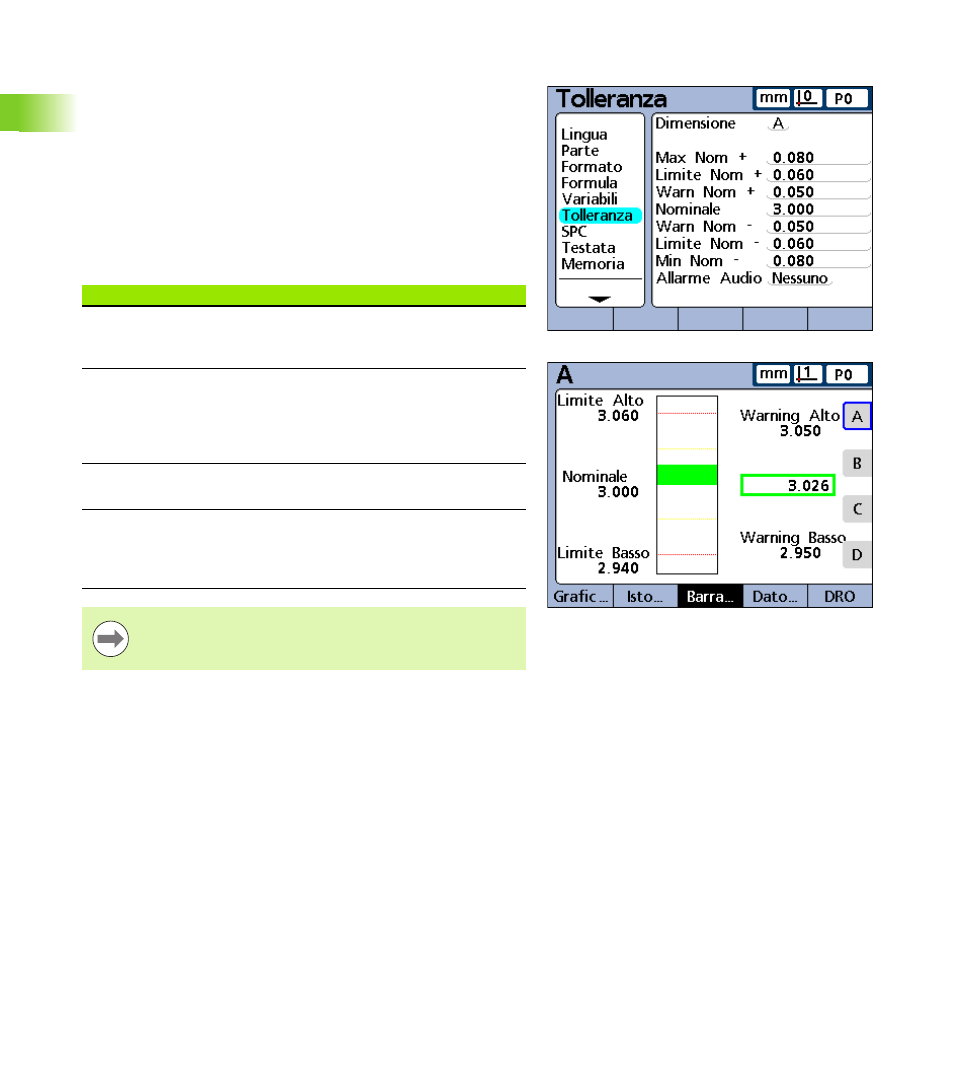

Videata di configurazione Tolleranza
La videata di configurazione Tolleranza contiene campi per indicare
valori nominali, warning alto/basso, limiti superiori/inferiori e livelli di
grafici a barre di minimo/massimo per ciascuna dimensione. Un
allarme audio può essere anche indicato per warning, limiti o entrambi.
I range di tolleranza sono indicati numericamente e da bande colorate
nelle videate a barre a indice di Posizione attuale.
Le visualizzazioni a barre e a indice di default mostrano i valori Pass in
verde, i valori Warning in giallo e i valori Fail in rosso.
Questi livelli di pass, warning e fail sono illustrati nel grafico a barre dei
valori attuali a destra e illustrati nella tabella sottostante.
Indicazione di una dimensione per definizione della tolleranza
U Evidenziare il campo Dimensione
U Premere il softkey DEC o INC per selezionare la dimensione
desiderata
Videata di configurazione Tolleranza.
Tolleranze del grafico a barre.
Tolleranza Descrizione
Pass Al di sopra del warning basso e al di sotto del
warning alto. I valori Pass rientrano nel range
specificato di valori accettabili.
Warning Al di fuori del range di valori pass, ma non ai limiti o
al di là dei limiti accettabili specificati. I warning
indicano la necessità di valutare il processo per
prevenire la generazione successiva di pezzi
inaccettabili o errati.
Fail Al di fuori del range specificato di limiti accettabili
specificati.
Max/Min Valori massimi e minimi della scala grafica. Questi
valori determinano il range di valori plottato sul
grafico. Tale range dovrebbe essere maggiore di
quello di limiti accettabili.
I colori impiegati per indicare pass, warning e fail possono
essere modificati utilizzando la videata di configurazione
Display a pagina 124.
