54 1 Funzionamento
1
.5 I
s
tr
uz
ioni
ope
rativ
e
Misurazioni con campionamento dinamico
Il visualizzatore ND2100G può essere configurato nell'apposita videata
Formula per campionare i canali di ingresso e mantenere i valori minimi
e massimi di tutti i campioni per ciascun canale. Normalmente
l'operatore specifica le misurazioni dinamiche per elaborare le
superfici rotative o curve e fornisce istruzioni descrivendo le modalità
di esecuzione delle misurazioni. Il funzionamento del visualizzatore
ND 2100G è essenzialmente lo stesso per tutte le misurazioni
dinamiche.
I risultati di misura possono essere visualizzati come valori attuali, in
grafici o in tabelle di dati utilizzando le videate descritte in precedenza
in questo capitolo. Consultare le descrizioni di Vista a pagina 28.
I risultati di misura possono essere anche stampati o trasmessi a un
computer. I dati stampati o trasmessi sono specificati e formattati
nelle videate di configurazione descritte nel capitolo 2: Installazione,
configurazione e specifiche.
Nell'esempio illustrato qui, viene misurato l'eccentricità di un albero. I
valori minimi e massimi vengono campionati durante la rotazione
dell'albero.
Esecuzione di una misurazione dinamica
U Eseguire un reset dinamico premendo il tasto GRANDE DI
SINISTRA (preimpostazione di fabbrica) o evidenziando Rst Din nel
menu Extra
U Premere il tasto ENTER per cancellare i dati delle precedenti
misurazioni dinamiche prima di eseguire una nuova misurazione
U Posizionare la sonda o le sonde contro la superficie da misurare
U Ruotare o spostare la superficie lentamente osservando il valore o i
valori dimensionali risultanti
U Ripetere la rotazione o il movimento finché i valori dimensionali che
riflettono i valori minimi e massimi non cambiano più
U Premere il tasto ENTER per salvare i dati di misura

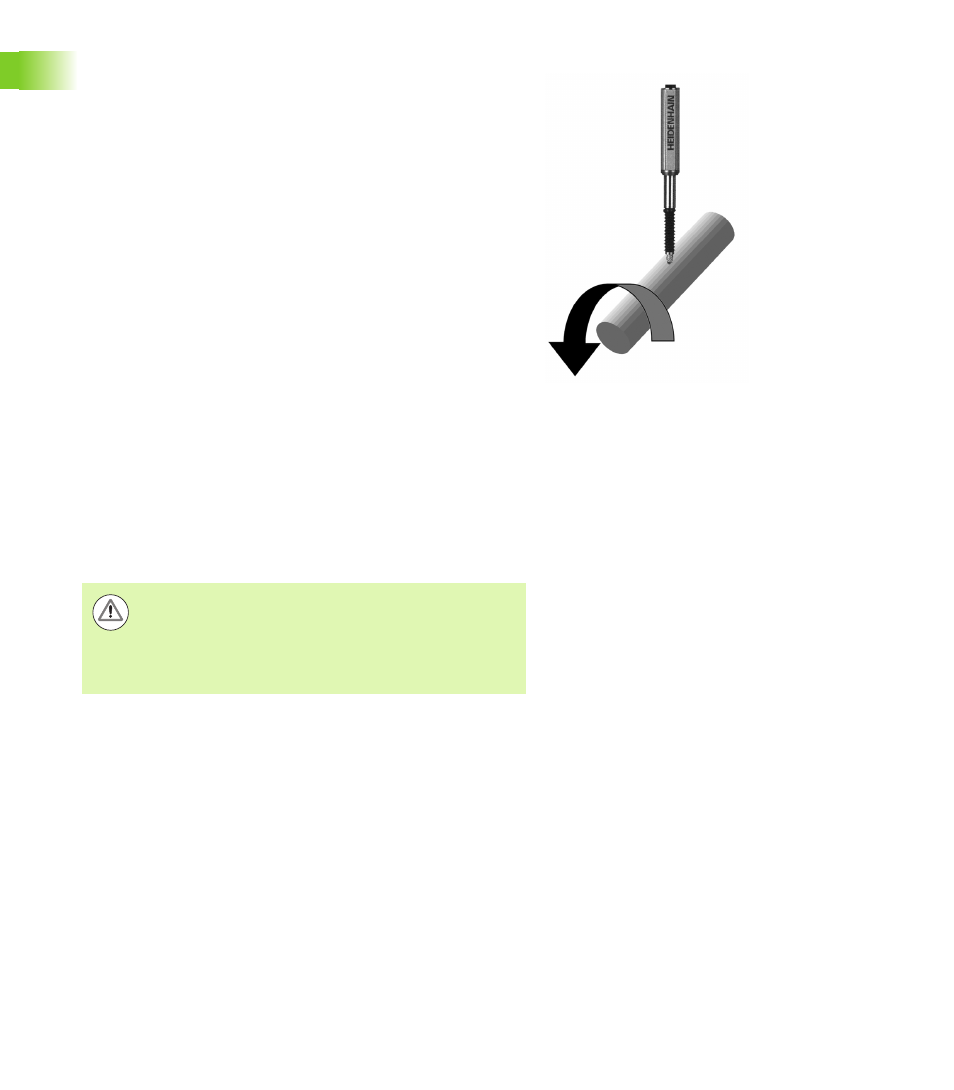

Misurazione dell'eccentricità di un albero.
La velocità di campionamento per trasduttori LVDT, HBT
(Half bridge) e seriali sarà inferiore di quella degli encoder.
Se il sistema in uso include questi dispositivi di ingresso, il
pezzo deve essere ruotato o spostato lentamente per
assicurare che vengano campionati tutti i punti sulla
superficie.
