ND 2100G GAGE-CHEK 85
2.3 Configur
azione del sof
tw
a
re
Valori nominali con tolleranze
I valori nominali con tolleranze possono essere specificati come valore
nominale compreso tra le tolleranze +/- oppure come valore nominale
con tolleranze ++/- - distribuite interamente sul lato positivo o
interamente su quello negativo del valore nominale.
Valore nominale con tolleranze +/-
Un valore nominale è visualizzato tra le tolleranze positiva e negativa.
Indicazione di un valore nominale con tolleranze +/-
U Evidenziare il campo Dimensione
U Premere il softkey +/- per indicare un valore nominale con
tolleranze +/-
U Evidenziare il campo di tolleranza desiderato
U Inserire il valore di tolleranza desiderato
U Premere il tasto ENTER
U Ripetere fino a inserire tutte le tolleranze

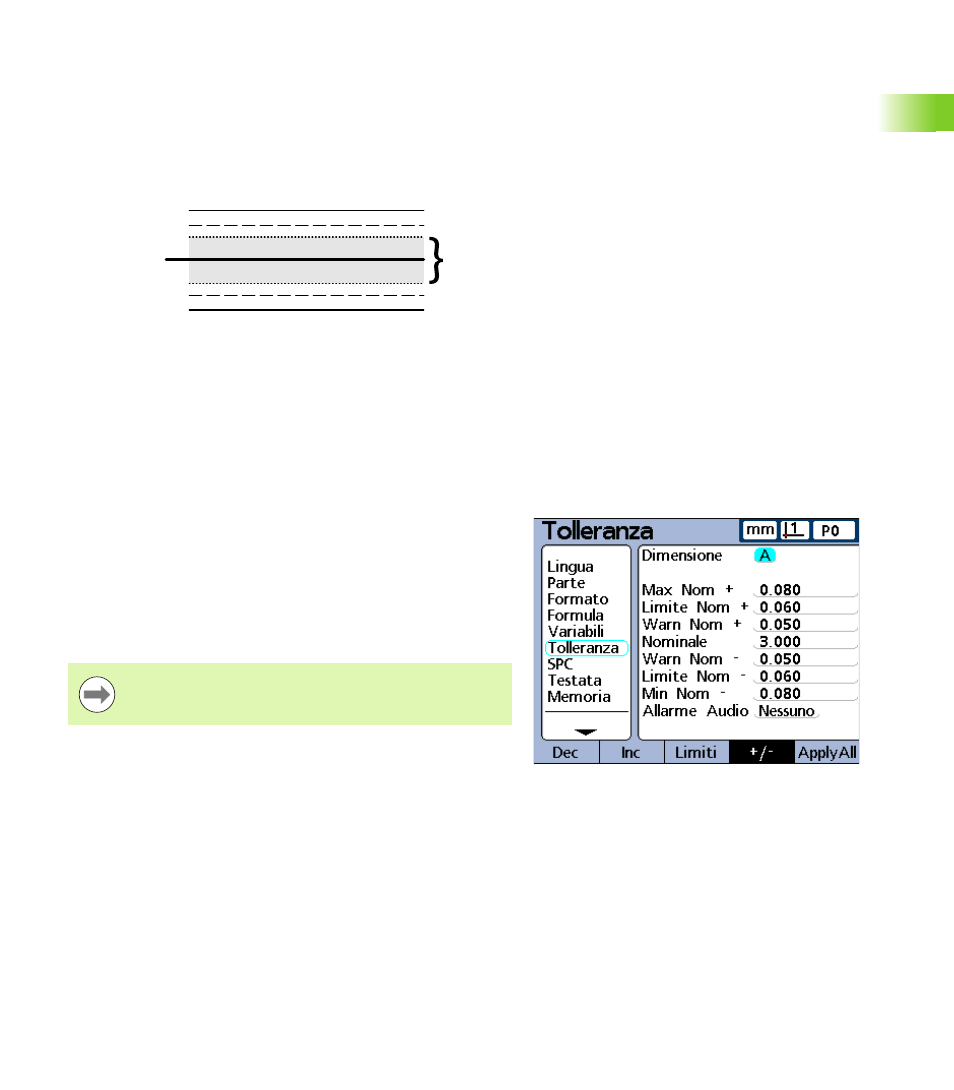

Questa videata di esempio contiene il valore nominale e le tolleranze
elencate sotto.
„ Nominale = 3.0000 mm
„ Tolleranza di warning = ± 0.050 mm
„ Tolleranza limite = ± 0.060 mm
„ Tolleranza Max = ± 0.080 mm
0.08 Max Nom +
0.06 Limite Nom +
0.05 Warn. Nom +
3 mm nominale
-0.05 Warn. Nom -
-0.06 Limite Nom -
-0.08 Min Nom -
Range
accettabile
di valori
Valore nominale e tolleranze +/- per la dimensione A.
I valori specificati utilizzando la videata di configurazione
Tolleranza +/- vengono anche convertiti in limiti fissi se si
preme il softkey Limiti.
