ND 2100G GAGE-CHEK 205
2.4 F
o
rm
ule
Funzione Case
La funzione Case esegue test logici di classificazione per assegnare
valori a dimensioni oppure effettuare operazioni basate sul caso o sulla
classificazione del risultato del test. I test logici impiegano i criteri e le
condizioni descritte in precedenza. I test possono essere eseguiti su
canali, dimensioni di sistema, funzioni personalizzate ND 2100G, pin di
ingresso della porta parallela, contenuti del database, ora, stato dei
relè di uscita e variabili.

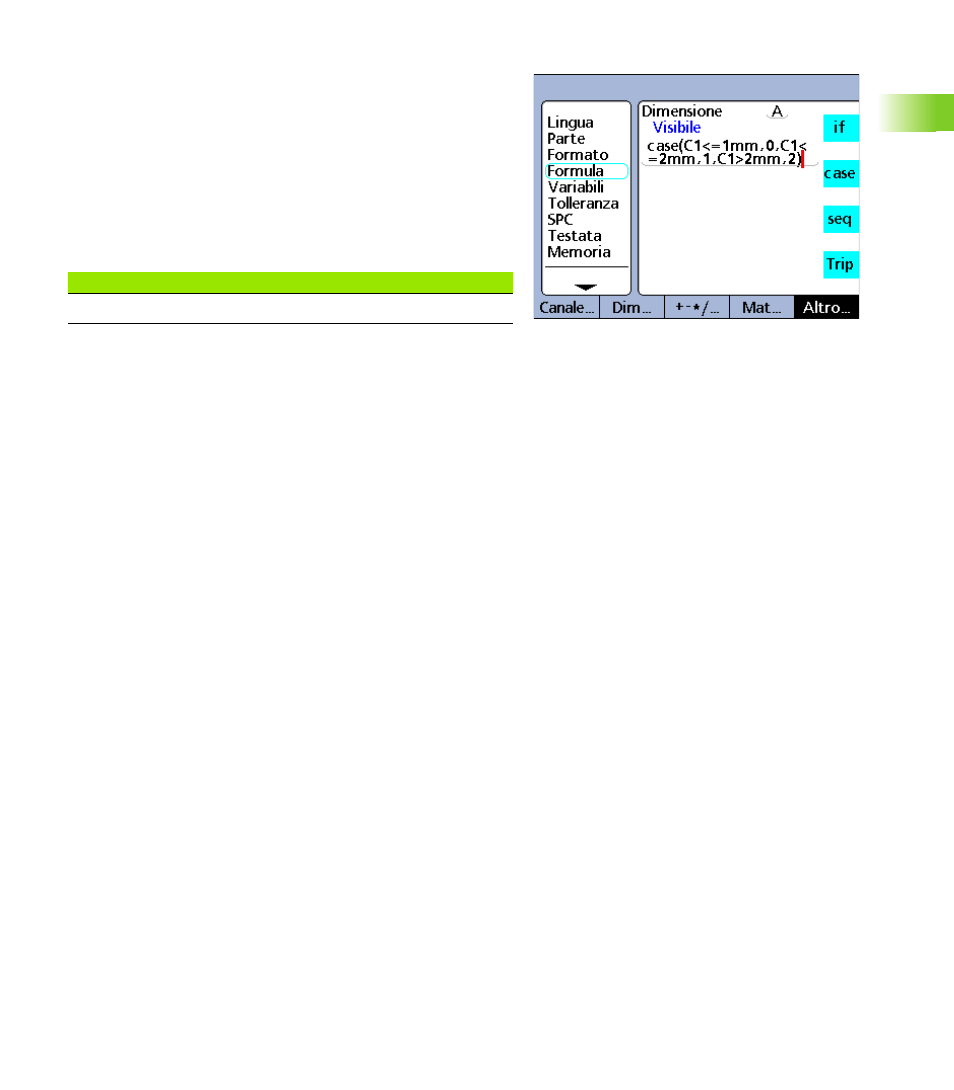

Inserimento della funzione Case
U Premere il softkey ALTRO...
U Premere il tasto CASE
Funzione Case.
Sintassi della funzione Case
A = Case(test 1, risultato 1, test 2, risultato 2, ...test n, risultato n)
Esempio 1: un valore è assegnato a una dimensione visibile
A = Case(C1<=1mm,0,C1<=2mm,1,C1>2mm,2)
A = 0 se C1<=1 mm
A = 1 se C1<=2 mm
A = 2 se C1>2 mm
Esempio 2: una funzione Case è annessa a una formula
dimensionale utilizzando la funzione punto e virgola descritta in
precedenza. Tale funzione Case esegue un'operazione; invia uno di
tre messaggi a seconda del valore di C1.
A = C4;Case(C1<=1mm,SendMsg”Case 1”,
C1<=2mm,SendMsg”Case 2”,C1>2mm,SendMsg”Case 3”)
A = C4 e se C1<=1 mm il messaggio "Case 1” viene inviato alla
porta RS-232
A = C4 e se C1<=2 mm il messaggio "Case 2” viene inviato alla
porta RS-232
A = C4 e se C1>2 mm il messaggio "Case 3” viene inviato alla porta
RS-232
Tale funzione Case potrebbe essere assegnata a una dimensione
nascosta:
H1 = Case(C1<=1mm,SendMsg”Case
1”,C1<=2mm,SendMsg”Case 2”,C1>2mm,SendMsg”Case 3”)
