126 2 Installazione e specifiche
2.3 Configur
azione del sof
tw
a
re
Orientamento del grafico a barre
Il campo Orientamento è utilizzato per indicare grafici a barre
dimensionali con orientamento orizzontale o verticale.
Indicazione delle impostazioni Orientamento
U Evidenziare il campo Orientamento
U Premere il softkey ORIZ. o VERT.
U Premere il tasto ENTER
Visualizzazioni a barre o a indice
Il campo Tipo di Barra è impiegato per indicare un grafico a barre o a
indice per valori dimensionali di posizione attuale da un singolo canale.
Indicazione delle impostazioni Tipo di Barra
U Evidenziare il campo Tipo di Barra
U Premere il softkey BAR o INDICE
U Premere il tasto ENTER
Colori che indicano risultati di misura
I campi Colore scarto, Colore Warning e Colore Buono sono impiegati
per specificare i colori utilizzati nelle videate DRO Posizione Attuale,
Graph, Dati e SPC per indicare lo stato dei risultati di misura.
Indicazione delle impostazioni di Colore Scarto, Colore Warning e
Colore Buono
U Evidenziare il campo Colore Scarto, Colore Warning o Colore Buono
U Premere il softkey del colore che si desidera specificare. ROSSO,
GIALLO, VERDE, CIANO o MAGENTA.
U Premere il tasto ENTER

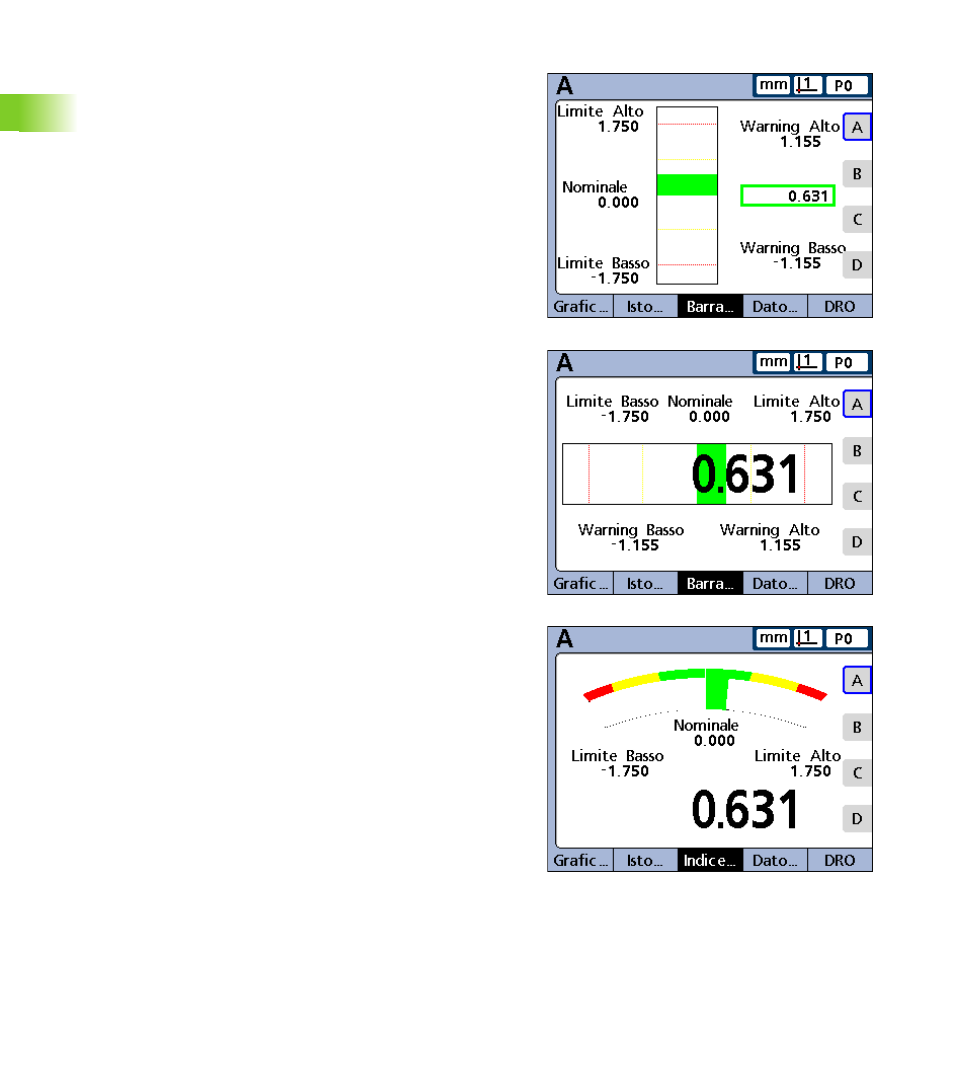

Grafico a barre verticali.
Grafico a barre orizzontali.
Grafico a indice.
