Dati...
La funzione Dati... seleziona la vista della tabella di dati dei record
memorizzati.
DMS/DD
Commuta tra la presentazione attuale di gradi/minuti/secondi e gradi
decimali per misurazioni angolari.
Dout
Definisce lo stato logico di uno dei 12 pin di uscita paralleli in:
Se si seleziona la funzione Dout, vengono fornite videate
supplementari per l'assegnazione di pin e livelli logici.
DRO
La funzione DRO seleziona la vista DRO dei valori attuali.
Stato Descrizione
Off 0 logico (0 volt)
On 1 logico (5 volt)
Cambia Cambia da un livello logico ad un altro su un pin di
uscita specificato.
La terra logica è collegata ai pin da 18 a 25.

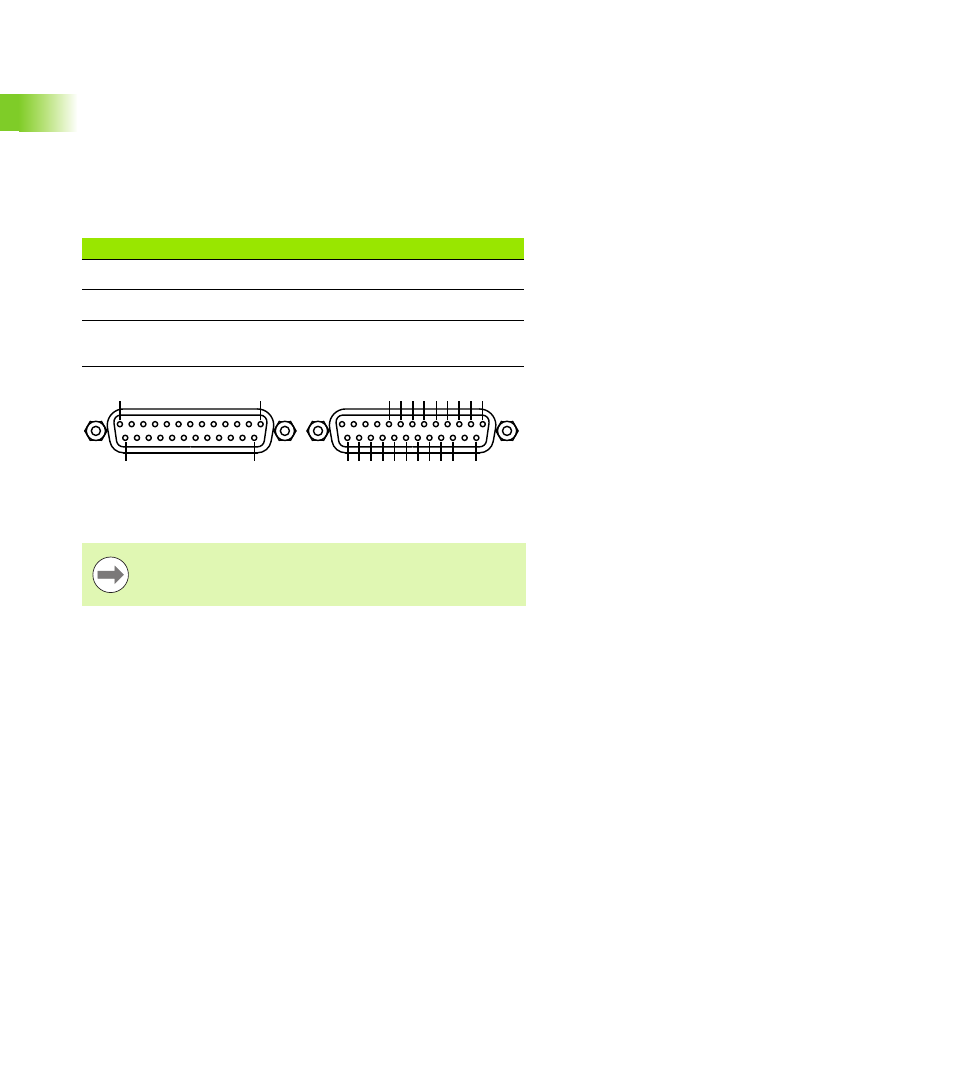

Pin 13 Pin 1
Pin 25 Pin 14
Dout 8 7 6 5 4 3 2 1 9
Terra Riferimento 12 11 10 Dout
