ND 2100G GAGE-CHEK 33
1
.4 V
ideat
e e menu LCD

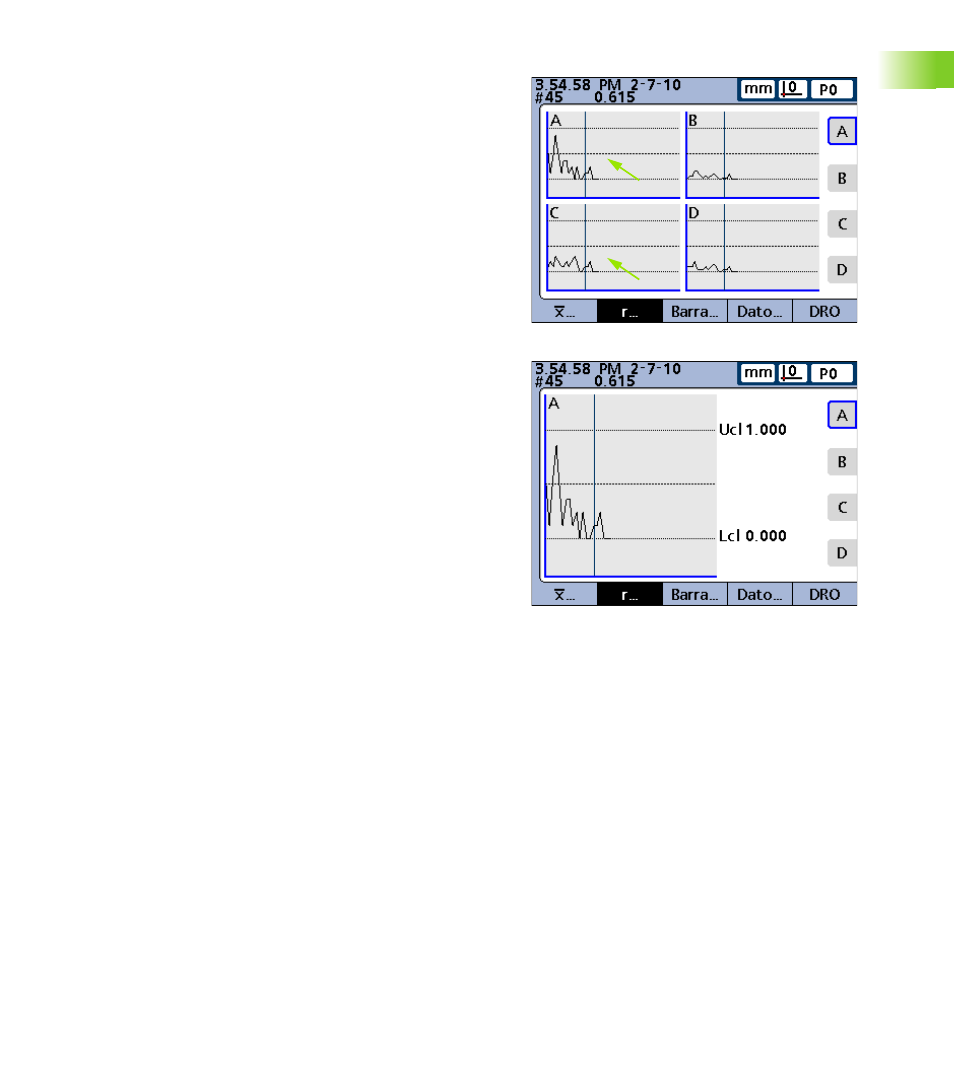

Grafici r dimensionali per sottogruppi maggiori di uno
Per sottogruppi SPC maggiori di 1, la videata r dimensionale è
visualizzata al posto della videata dell'istogramma descritta in
precedenza. La videata r dimensionale rappresenta graficamente il
range (r) di ciascun sottogruppo per un massimo di 16 dimensioni. Il
range non è ricalcolato per ciascuna misurazione ma ad ogni
completamento di un sottogruppo. Vedere "Videata di configurazione
SPC" a pagina 91.
Utilizzare i tasti freccia per scorrere i grafici se sono memorizzati più
dati di quelli visualizzabili.
Singoli sottogruppi vengono selezionati da una linea verticale sul
grafico. Spostare la linea verticale a sinistra e a destra tra i dati
memorizzati utilizzando i tasti freccia. L'ora e la data di memorizzazione
dei dati selezionati del sottogruppo vengono visualizzate nell'angolo in
alto a sinistra sullo schermo. Il numero ID del sottogruppo e il valore
dei dati della dimensione sono visualizzati nell'angolo in alto a sinistra.
Le visualizzazioni di dimensioni singole mostrano anche i limiti di
controllo del range.
Grafici r per sottogruppi maggiori di uno.
