Misurazioni semiautomatiche
Di norma, le misurazioni illustrate sullo schermo DRO non sono
memorizzate nel database del visualizzatore ND 2100G finché
l'operatore preme il tasto ENTER. Il visualizzatore ND2100G può
essere tuttavia configurato nell'apposita videata Formula per eseguire
e salvare automaticamente le misurazioni quando la sonda viene
caricata con un nuovo pezzo.
I risultati di misura possono essere anche stampati o trasmessi a un
computer. I dati stampati o trasmessi sono specificati e formattati
nelle videate di configurazione descritte nel capitolo 2: Installazione,
configurazione e specifiche.
Nell'esempio illustrato qui, viene misurata la planarità di una lamina. La
misurazione viene eseguita e inserita nel database poco dopo che la
sonda viene abbassata per posizionare le sonde contro la superficie
della lamina. I canali vengono resettati per una nuova misurazione
quando le sonde vengono sollevate dalla lamina.
Normalmente l'operatore specifica le misurazioni semiautomatiche
per incrementare il rendimento di misurazioni ripetitive e fornisce
istruzioni descrivendo le modalità di esecuzione delle misurazioni
nonché di caricamento e scaricamento della sonda.
I risultati di misura possono essere visualizzati come valori attuali, in
grafici o in tabelle di dati utilizzando le videate descritte in precedenza
in questo capitolo. Consultare le descrizioni di Vista a pagina 28.
Le istruzioni per eseguire le misurazioni semiautomatiche dipendono
interamente dall'applicazione della misurazione e dalla configurazione
dell'equipaggiamento e devono essere definite dall'operatore. Vedere
"Funzione Trip e automazione della misurazione" a pagina 216 per
maggiori dettagli relativi alle misurazioni semiautomatiche.

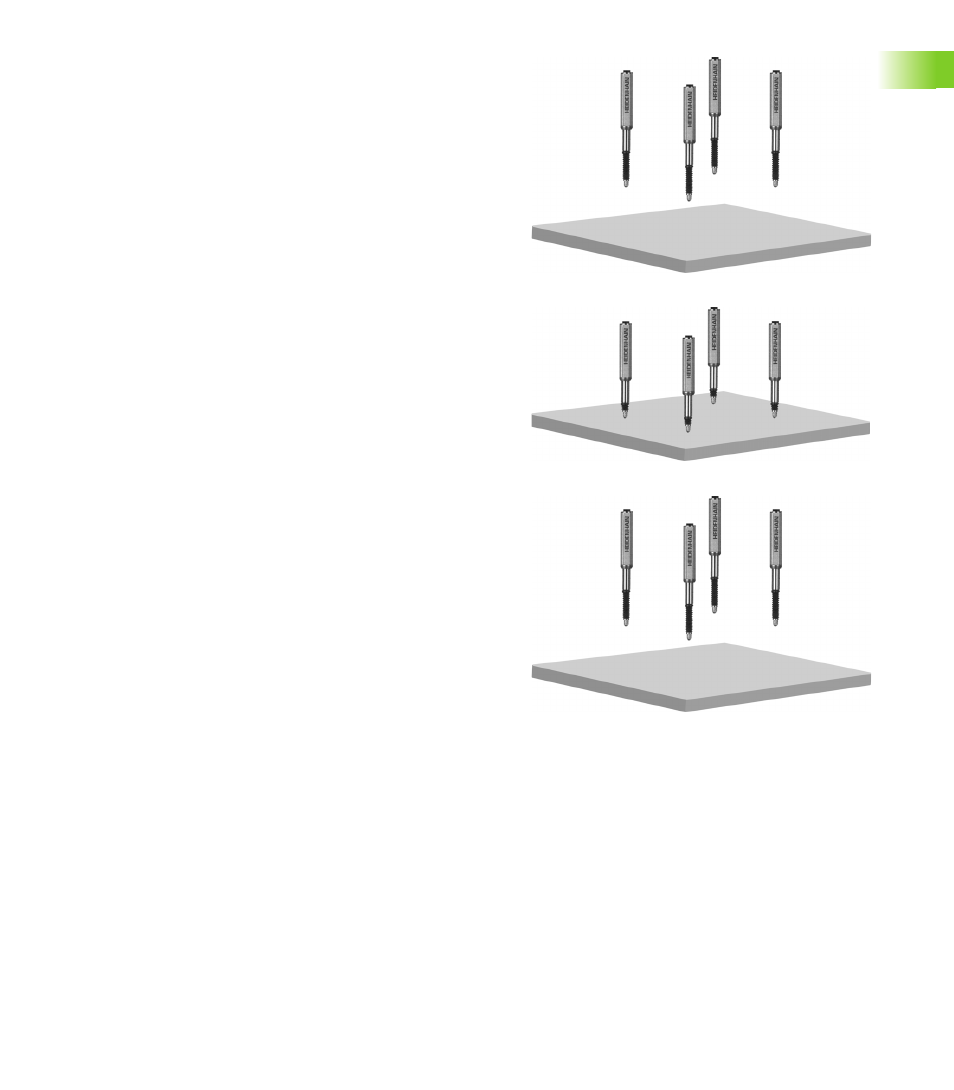

Caricare pezzo: canali pronti
Sonde chiuse: canali in misurazione
Scaricare pezzo: canali in reset
